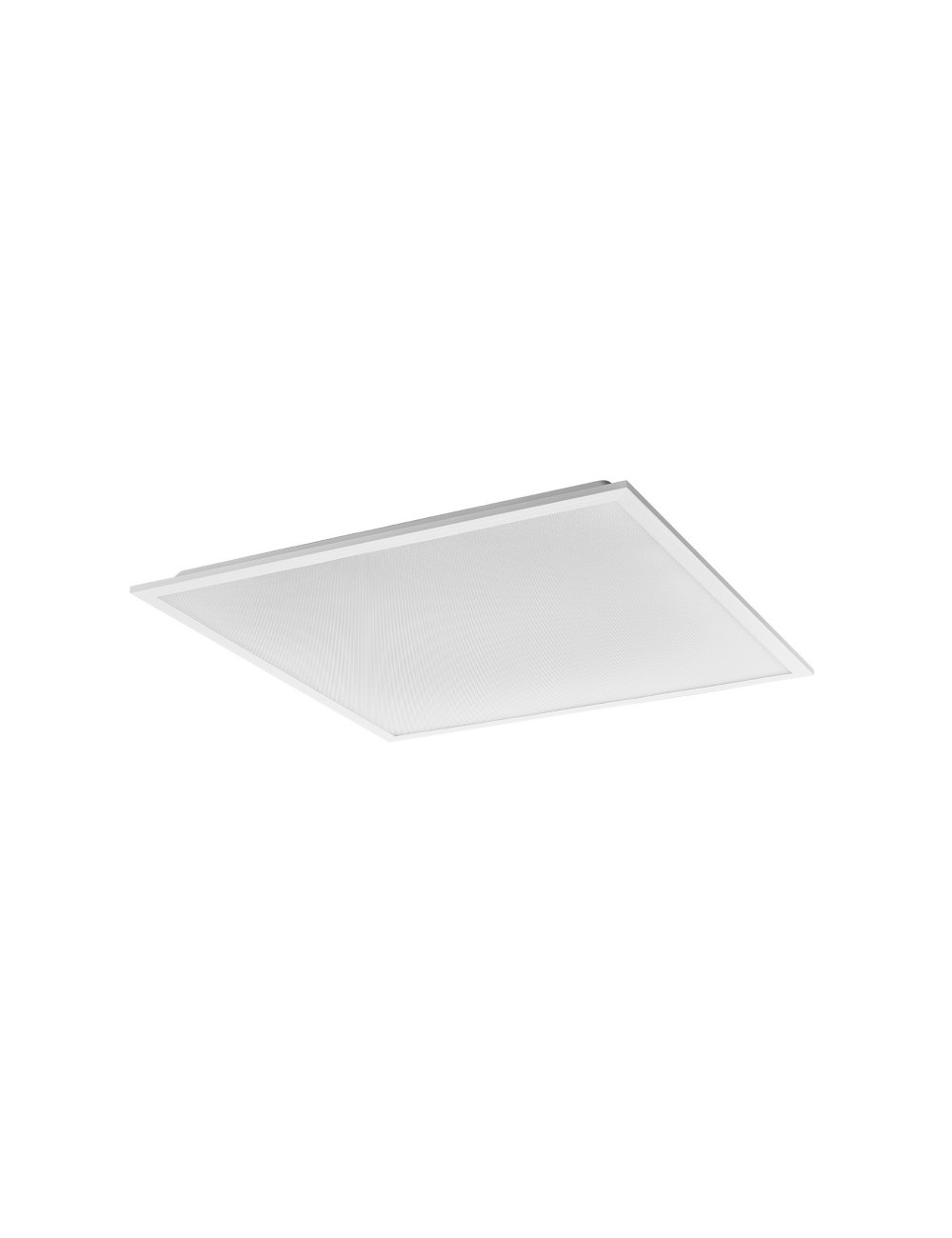

TF090-DALLE PRISM 30W 4000K

Dalle LED professionnelle 600x600 à faible éblouissement

La dalle LED TF090 BE-LED, référence BL04362004, est destinée à l’éclairage des bâtiments tertiaires, des bureaux, des salles de réunion, des établissements scolaires et des locaux de santé.

Ses dimensions réelles de 595 × 595 × 30 mm permettent son intégration dans une trame de faux plafond de 600 × 600 mm. Son format fin facilite le remplacement d’anciens luminaires fluorescents installés dans les plafonds modulaires.

Éclairage LED de 3 600 lumens pour seulement 30 W

La dalle TF090 développe un flux lumineux de 3 600 lumens pour une consommation électrique de 30 W. Son efficacité lumineuse atteint ainsi 120 lumens par watt.

Cette efficacité permet de réduire la puissance installée par rapport à d’anciens luminaires équipés de tubes fluorescents, sous réserve d’un dimensionnement adapté au local et au niveau d’éclairement recherché.

La température de couleur de 4 000 K produit une lumière blanc neutre adaptée aux espaces de travail, aux salles de classe, aux zones d’accueil et aux locaux professionnels.

UGR inférieur à 19 pour limiter l’éblouissement

Le diffuseur prismatique assure une meilleure maîtrise de la lumière. Le taux d’éblouissement d’inconfort annoncé est inférieur à 19, ce qui rend cette dalle pertinente pour les postes de travail sur écran et les locaux nécessitant un confort visuel renforcé.

La seule valeur UGR du luminaire ne garantit toutefois pas le résultat final d’une installation. Le niveau réel d’éblouissement dépend également de la hauteur du plafond, de l’implantation des luminaires, des dimensions du local et des propriétés des surfaces. Une étude d’éclairage reste nécessaire pour les projets exigeant un résultat réglementaire précis.

IRC supérieur à 85 et homogénéité des couleurs

L’indice de rendu des couleurs supérieur à 85 assure une restitution correcte des couleurs dans les bureaux, établissements scolaires, salles de réunion et espaces médicaux.

La tolérance chromatique initiale inférieure à quatre ellipses de MacAdam, indiquée SDCM inférieur à 4, limite les écarts visibles de couleur entre plusieurs dalles installées dans un même espace.

Diffuseur prismatique et angle de distribution de 90°

La dalle est équipée d’une optique prismatique assurant une diffusion contrôlée de la lumière. Son angle de distribution de 90° permet d’éclairer une zone large tout en maîtrisant les luminances visibles.

Le corps du luminaire est fabriqué en aluminium. Le diffuseur est réalisé en polycarbonate et l’optique utilise une lentille en PMMA.

Installation rapide avec alimentation et repiquage

La dalle LED TF090 est livrée avec son alimentation. Le raccordement s’effectue dans un boîtier équipé d’un connecteur rapide pour les conducteurs phase, terre et neutre.

Le bornier autorise le repiquage vers un autre luminaire. Cette conception simplifie les installations comprenant plusieurs dalles montées sur une même ligne d’éclairage.

Un filin de sécurité de 180 cm est également fourni. Il doit être correctement fixé à la structure porteuse afin de sécuriser le luminaire.

Pose encastrée, en saillie ou dans un cadre d’intégration

Le panneau est principalement prévu pour une pose encastrée dans une ossature de faux plafond de 600 × 600 mm. Sa profondeur est de 30 mm et la profondeur d’encastrement indiquée sous BA13 est de 20 mm.

Des cadres vendus séparément permettent également une pose en saillie ou une intégration dans certains plafonds pleins. La compatibilité du cadre doit être vérifiée avant la commande.

Protection et résistance mécanique

Le luminaire présente un indice de protection IP20 pour l’ensemble du produit et un niveau IP40 en façade. Il est destiné à une installation intérieure dans un environnement sec.

Son indice de résistance aux chocs est IK04. Le produit a également été soumis à un essai au fil incandescent à 650 °C.

Durée de vie de 50 000 heures

La durée de vie annoncée est de 50 000 heures selon le critère L80B20. Cela signifie qu’à l’échéance indiquée, la majorité des modules conserve au moins 80 % de son flux lumineux initial dans les conditions définies par le fabricant.

La plage de température d’utilisation s’étend de -20 °C à +45 °C. Le groupe de sécurité photobiologique est classé RG0 selon la norme EN 62778.

Avantages de la dalle LED TF090

• Format compatible avec les trames de faux plafond 600 × 600 mm ;
• Puissance électrique de 30 W ;
• Flux lumineux de 3 600 lumens ;
• Efficacité lumineuse de 120 lm/W ;
• Lumière blanc neutre de 4 000 K ;
• UGR inférieur à 19 pour limiter l’éblouissement ;
• Indice de rendu des couleurs supérieur à 85 ;
• Diffuseur prismatique ;
• Angle de distribution de 90° ;
• Alimentation incluse ;
• Bornier rapide avec fonction de repiquage ;
• Filin de sécurité de 180 cm inclus ;
• Durée de vie L80B20 de 50 000 heures ;
• Garantie fabricant de 5 ans ;
• Certifications ENEC et UKCA.

Caractéristiques techniques

Nombre maximal de luminaires par disjoncteur

• Disjoncteur B10 A : 12 luminaires maximum ;
• Disjoncteur B16 A : 20 luminaires maximum ;
• Disjoncteur C16 A : 30 luminaires maximum.

Ces valeurs correspondent aux indications du fabricant. Le dimensionnement final doit tenir compte du circuit, des courants d’appel, des longueurs de câble et des autres équipements raccordés.

Applications recommandées

• Bureaux et espaces de travail sur écran ;
• Salles de réunion ;
• Écoles et bâtiments scolaires ;
• Cabinets médicaux et locaux de santé ;
• Espaces d’accueil ;
• Commerces et locaux tertiaires ;
• Couloirs et circulations intérieures ;
• Salles de formation.

Conseils d’installation

Coupez l’alimentation électrique avant toute intervention. Vérifiez la résistance de l’ossature et fixez systématiquement le filin de sécurité à un élément porteur indépendant du plafond suspendu.

L’alimentation ne doit pas être recouverte par un isolant. Le fabricant autorise uniquement le recouvrement du luminaire par un isolant en rouleau, hors alimentation.

La dalle n’est pas dimmable avec l’alimentation standard fournie. Pour un pilotage DALI, Push-Dim ou par variation de phase, une alimentation compatible doit être sélectionnée séparément après vérification de sa compatibilité avec le panneau.

Questions fréquentes sur la dalle TF090

Cette dalle convient-elle à un faux plafond 600 × 600 mm ?

Oui. Ses dimensions réelles de 595 × 595 mm sont prévues pour une intégration dans une ossature de plafond modulaire de 600 × 600 mm.

Peut-elle être installée en saillie ?

Oui, à condition d’utiliser un cadre en saillie compatible vendu séparément. La dalle seule est principalement prévue pour une pose encastrée dans une trame de faux plafond.

Que signifie UGR inférieur à 19 ?

L’indice UGR représente l’éblouissement d’inconfort. Une valeur inférieure à 19 indique une optique conçue pour limiter l’éblouissement, notamment dans les bureaux. Le résultat final dépend toutefois de l’implantation et de la configuration du local.

L’alimentation est-elle comprise ?

Oui. L’alimentation standard non dimmable est fournie avec le panneau LED.

La dalle peut-elle être raccordée à un variateur ?

Non, pas avec l’alimentation standard fournie. Une alimentation DALI, Push-Dim ou compatible avec un autre protocole de variation doit être commandée séparément.

Le panneau est-il adapté aux locaux humides ?

Non. Le luminaire est classé IP20 avec une façade IP40. Il doit être installé dans un espace intérieur sec et ne doit pas être confondu avec une dalle IP44 ou IP65.
