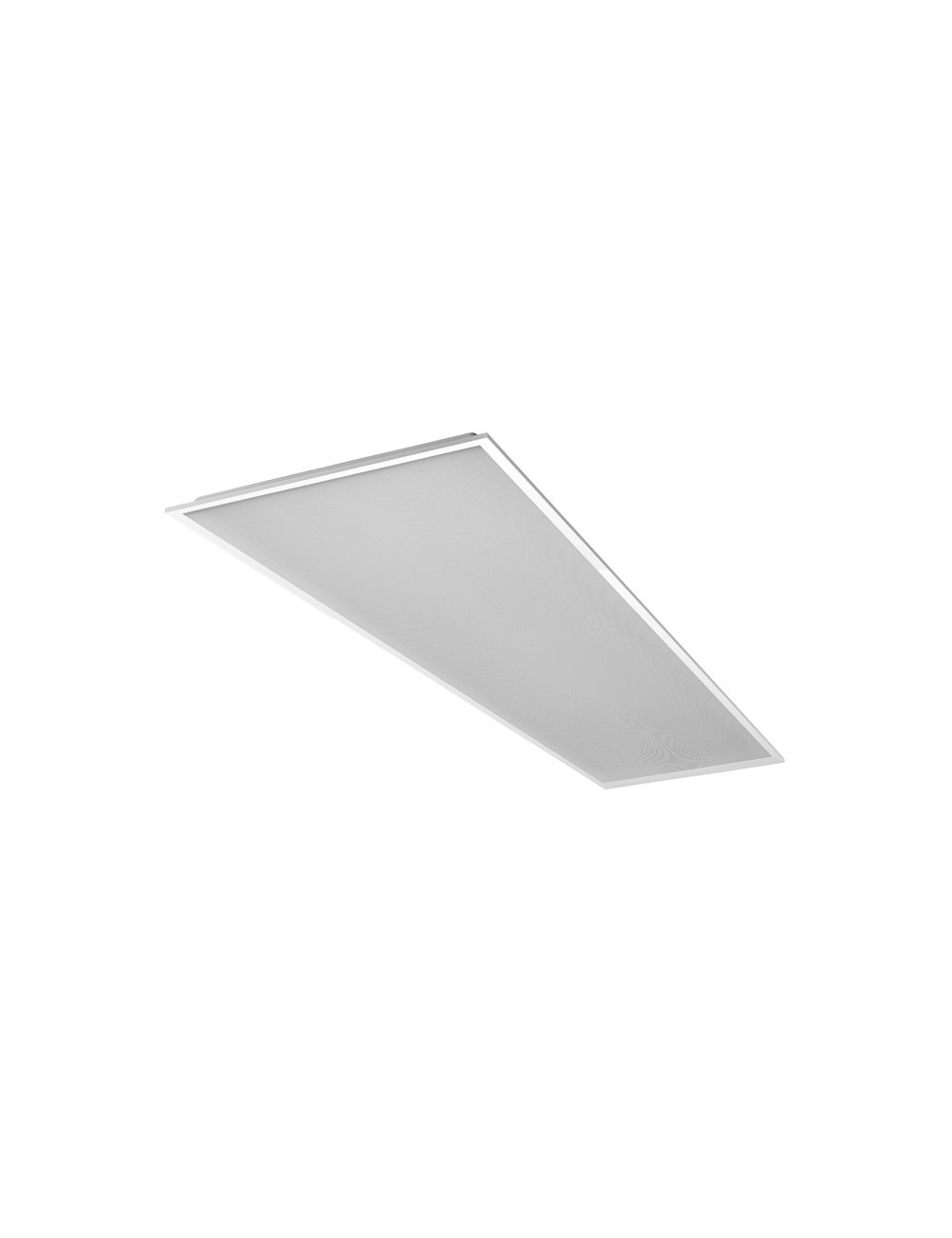

TF108-DALLE PRO-30W-4000K

Dalle LED 1200x300 pour bureaux et locaux tertiaires

La dalle LED TF108 BE-LED, référence BL04302003, est conçue pour assurer l’éclairage des bureaux, salles de réunion, établissements scolaires, espaces d’accueil et locaux professionnels.

Son format nominal de 1 200 × 300 mm convient aux ossatures de faux plafond correspondantes. Ses dimensions réelles de 1 195 × 295 × 34 mm facilitent son intégration dans une trame modulaire adaptée.

Flux lumineux de 3 700 lumens pour 30 W

La dalle TF108 développe un flux lumineux de 3 700 lumens pour une puissance totale de 30 W, soit une efficacité d’environ 123 lumens par watt.

Cette performance permet d’obtenir un éclairage fonctionnel avec une consommation réduite par rapport à de nombreux anciens luminaires fluorescents. Le nombre de panneaux nécessaire doit néanmoins être déterminé selon les dimensions du local, la hauteur sous plafond et le niveau d’éclairement recherché.

Lumière blanc neutre de 4 000 K

La température de couleur de 4 000 K produit une lumière blanc neutre adaptée aux environnements de travail, à la lecture, à l’utilisation d’écrans et aux activités scolaires.

L’indice de rendu des couleurs supérieur à 80 garantit une restitution correcte des couleurs pour les usages tertiaires courants.

Diffuseur prismatique et UGR inférieur à 19

Le diffuseur prismatique et la lentille en PMMA contrôlent la répartition lumineuse. Le taux d’éblouissement annoncé est UGR inférieur à 19, ce qui rend ce panneau adapté aux bureaux et aux postes de travail sur écran.

La valeur UGR finale dépend toutefois de l’implantation des luminaires, de la hauteur du plafond, des dimensions de la pièce et des coefficients de réflexion des surfaces. Une étude d’éclairage reste nécessaire pour garantir un résultat précis sur un projet professionnel.

Distribution lumineuse à 90°

L’angle de distribution de 90° permet d’éclairer une zone large tout en conservant une diffusion maîtrisée. La tolérance chromatique initiale SDCM inférieur à 4 limite les écarts visibles de teinte entre plusieurs dalles installées dans une même pièce.

Le groupe de sécurité photobiologique est classé RG0 selon EN 62778.

Alimentation et filin de sécurité inclus

La dalle est livrée avec son alimentation standard non dimmable et son filin de sécurité. Le raccordement s’effectue dans un boîtier équipé d’un connecteur rapide pour la phase et le neutre.

Le bornier permet le repiquage vers un autre luminaire. Cette fonction simplifie le câblage d’une installation comprenant plusieurs panneaux LED.

Installation encastrée, en saillie ou suspendue

La dalle TF108 est principalement prévue pour une pose encastrée dans une trame de faux plafond de 1 200 × 300 mm. Sa profondeur est de 34 mm et la profondeur d’encastrement indiquée sous BA13 est de 30 mm.

Une installation en saillie ou suspendue est possible avec un cadre ou un kit de suspension compatible vendu séparément. La compatibilité des accessoires doit être vérifiée avant la commande.

Protection IP20 et façade IP40

Le luminaire est classé IP20 avec une façade IP40. Il est destiné aux locaux intérieurs secs et ne doit pas être installé dans une zone exposée aux projections d’eau ou à une forte humidité.

Son indice de résistance mécanique est IK04. Le corps est fabriqué en aluminium et le diffuseur en polycarbonate.

Durée de vie de 50 000 heures

La durée de vie annoncée est de 50 000 heures selon le critère L80B20. La plage de température d’utilisation est comprise entre -20 °C et +45 °C.

Le produit bénéficie d’une garantie fabricant de 5 ans.

Les avantages de la dalle LED TF108

• Format nominal de 1 200 × 300 mm ;
• Puissance électrique de 30 W ;
• Flux lumineux de 3 700 lumens ;
• Efficacité d’environ 123 lm/W ;
• Lumière blanc neutre de 4 000 K ;
• UGR inférieur à 19 ;
• Indice de rendu des couleurs supérieur à 80 ;
• Diffuseur prismatique avec lentille PMMA ;
• Angle de distribution de 90° ;
• Alimentation standard incluse ;
• Bornier rapide avec fonction de repiquage ;
• Filin de sécurité inclus ;
• Durée de vie L80B20 de 50 000 heures ;
• Garantie fabricant de 5 ans.

Caractéristiques techniques

Nombre maximal de dalles par disjoncteur

• Disjoncteur B10 A : 12 luminaires maximum ;
• Disjoncteur B16 A : 20 luminaires maximum ;
• Disjoncteur C16 A : 30 luminaires maximum.

Ces quantités correspondent aux indications du fabricant. Le dimensionnement définitif doit prendre en compte les courants d’appel, les longueurs de câble et les autres équipements raccordés.

Applications recommandées

• Bureaux et postes de travail sur écran ;
• Salles de réunion ;
• Écoles et établissements scolaires ;
• Salles de formation ;
• Locaux administratifs ;
• Espaces d’accueil ;
• Commerces et locaux tertiaires ;
• Couloirs et circulations intérieures.

Conseils d’installation

Coupez l’alimentation électrique avant toute intervention. Vérifiez la résistance de l’ossature du plafond et fixez le filin de sécurité à un élément porteur indépendant.

L’alimentation ne doit pas être recouverte par un isolant. Seul le luminaire peut être recouvert par un isolant en rouleau lorsque les conditions indiquées par le fabricant sont respectées.

La dalle est classée IP20 avec une façade IP40. Elle doit être installée uniquement dans un environnement intérieur sec.

Questions fréquentes sur la dalle TF108

Cette dalle convient-elle à un faux plafond 1 200 × 300 mm ?

Oui. Ses dimensions réelles de 1 195 × 295 mm sont prévues pour une intégration dans une trame compatible au format nominal 1 200 × 300 mm.

Que signifie UGR inférieur à 19 ?

L’indice UGR évalue l’éblouissement d’inconfort. Une valeur inférieure à 19 indique une optique adaptée aux bureaux et aux postes informatiques, sous réserve d’une implantation correcte.

L’alimentation est-elle fournie ?

Oui. Une alimentation standard non dimmable est incluse avec la dalle.

La dalle peut-elle être installée en saillie ?

Oui, avec un cadre en saillie 1 200 × 300 mm compatible vendu séparément.

La dalle est-elle compatible avec un variateur ?

Non avec l’alimentation standard fournie. Une alimentation DALI, Push-Dim ou à variation de phase compatible doit être choisie séparément.

Peut-elle être installée dans une pièce humide ?

Non. Son indice IP20 la réserve aux locaux intérieurs secs.
