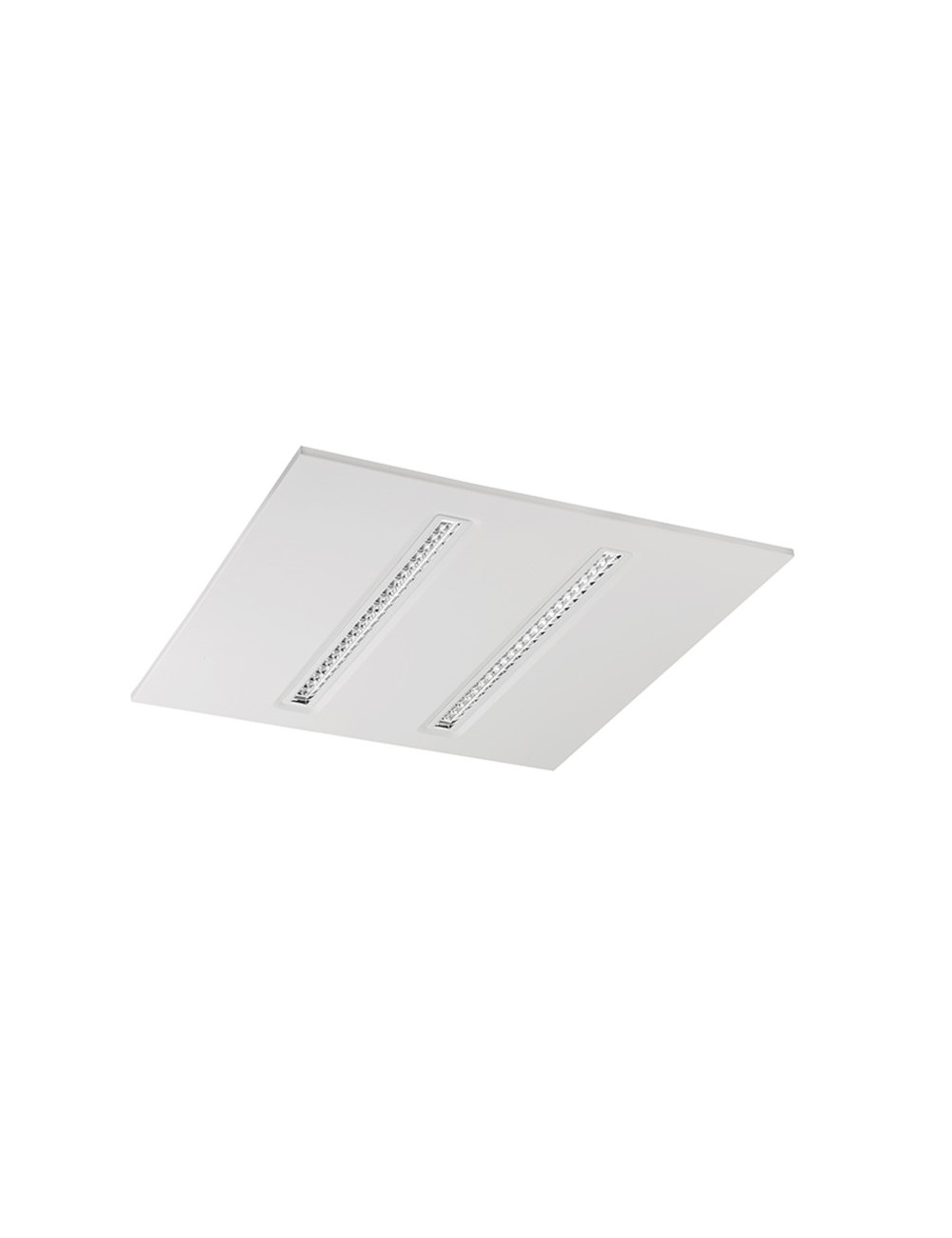

Dalle confort UGR16-24W-4K-BL

La dalle LED Confort UGR16 BE-LED, référence BL04242005, est conçue pour assurer un éclairage homogène et limiter l’éblouissement dans les espaces professionnels.

Ses dimensions de 595 × 595 × 38 mm permettent son intégration dans une ossature de faux plafond au format 600 × 600 mm. Elle convient aux bureaux, salles de réunion, salles de formation, établissements scolaires et locaux nécessitant un travail visuel régulier.

Confort visuel renforcé avec un UGR inférieur à 16

L’indice UGR inférieur à 16 indique que l’optique du luminaire est conçue pour limiter fortement l’éblouissement d’inconfort. Cette dalle offre ainsi un niveau de confort supérieur à celui d’un panneau LED UGR19 standard.

Elle est particulièrement adaptée aux postes de travail sur écran, aux salles de réunion et aux environnements dans lesquels les utilisateurs restent plusieurs heures sous un éclairage artificiel.

La valeur UGR réelle dépend également de l’implantation des luminaires, de la hauteur sous plafond, des dimensions du local et du niveau de réflexion des surfaces. Une étude d’éclairage reste nécessaire lorsque le projet impose un résultat photométrique précis.

Flux lumineux de 3 600 lumens pour 24 W

La dalle développe un flux lumineux annoncé de 3 600 lumens pour une puissance totale de 24 W. Elle permet de réduire la consommation électrique par rapport à d’anciens luminaires fluorescents, sous réserve d’un dimensionnement adapté au local.

Sa température de couleur de 4 000 K produit une lumière blanc neutre adaptée aux activités professionnelles, à la lecture, à l’utilisation d’écrans et aux espaces d’enseignement.

L’indice de rendu des couleurs supérieur à 80 assure une restitution correcte des couleurs pour les usages tertiaires courants.

Optique microprismatique à faible éblouissement

L’optique chromée et le diffuseur microprismatique contrôlent la répartition de la lumière et limitent les luminances directes visibles par les occupants.

L’angle de distribution de 85° permet d’éclairer une zone large tout en conservant une diffusion maîtrisée. La tolérance chromatique initiale inférieure à trois ellipses de MacAdam, indiquée SDCM inférieur à 3, limite les différences de teinte entre plusieurs luminaires installés dans un même espace.

Modules LED interchangeables et luminaire réparable

La dalle contient des modules LED interchangeables. Cette conception facilite la maintenance du luminaire et permet de remplacer un module défectueux sans jeter systématiquement l’ensemble du panneau.

Ce principe réduit les déchets et prolonge la durée d’utilisation du produit, sous réserve de la disponibilité des pièces compatibles.

Alimentation et connecteur rapide inclus

L’alimentation standard est comprise avec la dalle. Le raccordement s’effectue à l’aide d’un boîtier équipé d’un connecteur rapide pour la phase, la terre et le neutre.

Le connecteur autorise le repiquage vers un autre luminaire. Cette fonction simplifie le câblage des installations comprenant plusieurs panneaux LED sur un même circuit.

La version standard est non dimmable. Une solution DALI ou Push-Dim nécessite une alimentation compatible spécifique, disponible séparément ou sur demande. La dalle ne doit pas être raccordée directement à un variateur classique avec son alimentation standard.

Installation dans un faux plafond 600x600

Le panneau est principalement destiné à une pose encastrée dans une ossature de plafond modulaire de 600 × 600 mm. Ses dimensions réelles sont de 595 × 595 mm.

La profondeur du luminaire est de 38 mm et la profondeur d’encastrement recommandée sous BA13 est de 40 mm. Une pose en saillie peut être réalisée avec un cadre 600 × 600 mm compatible vendu séparément.

Protection IP20 pour les locaux intérieurs secs

L’indice de protection IP20 réserve cette dalle aux espaces intérieurs secs. Elle ne doit pas être installée dans une zone exposée à l’eau, aux projections, à une forte humidité ou à des poussières importantes.

Sa résistance mécanique IK06 apporte une protection contre les chocs courants. La plage de température d’utilisation s’étend de -20 °C à +45 °C.

Durée de vie et garantie

La durée de vie annoncée est de 50 000 heures selon le critère L80B10. La dalle bénéficie d’une garantie fabricant de 5 ans.

Le groupe de sécurité photobiologique est classé RG0 selon la norme EN 62778.

Points forts de la dalle LED Confort UGR16

• Format compatible avec les faux plafonds 600 × 600 mm ;
• Puissance de 24 W ;
• Flux lumineux annoncé jusqu’à 3 600 lm ;
• Température de couleur de 4 000 K ;
• UGR inférieur à 16 pour un confort visuel renforcé ;
• Optique chromée et diffuseur microprismatique ;
• Indice de rendu des couleurs supérieur à 80 ;
• Homogénéité chromatique SDCM inférieur à 3 ;
• Modules LED interchangeables ;
• Alimentation standard incluse ;
• Connecteur rapide avec fonction de repiquage ;
• Protection IP20 et résistance IK06 ;
• Durée de vie L80B10 de 50 000 heures ;
• Garantie fabricant de 5 ans.

Caractéristiques techniques

Nombre maximal de dalles par disjoncteur

• Disjoncteur B10 A : 10 luminaires maximum ;
• Disjoncteur B16 A : 15 luminaires maximum ;
• Disjoncteur C16 A : 20 luminaires maximum.

Ces valeurs sont celles annoncées par le fabricant. Le dimensionnement définitif doit tenir compte des courants d’appel, de la longueur des circuits et des autres appareils raccordés.

Applications recommandées

• Bureaux et espaces de travail sur écran ;
• Salles de réunion et salles de visioconférence ;
• Écoles et établissements scolaires ;
• Salles de formation ;
• Cabinets médicaux et espaces administratifs ;
• Locaux tertiaires ;
• Espaces d’accueil ;
• Bibliothèques et salles de lecture.

Conseils d’installation

Coupez l’alimentation électrique avant toute intervention. Vérifiez la résistance de l’ossature du plafond et respectez les instructions de montage fournies par le fabricant.

L’alimentation ne doit pas être recouverte par un isolant. Seul le luminaire peut être recouvert par un isolant en rouleau lorsque les conditions indiquées par le fabricant sont respectées.

La dalle est classée IP20 et doit être installée uniquement dans un environnement intérieur sec.

Questions fréquentes sur la dalle Confort UGR16

Quelle différence existe-t-il entre une dalle UGR16 et une dalle UGR19 ?

Une dalle UGR16 est conçue pour générer moins d’éblouissement qu’une dalle UGR19. Elle est donc mieux adaptée aux postes informatiques, aux salles de réunion et aux activités visuelles exigeantes.

Cette dalle entre-t-elle dans un faux plafond 600 × 600 mm ?

Oui. Ses dimensions réelles de 595 × 595 mm sont prévues pour une installation dans une trame de faux plafond de 600 × 600 mm.

L’alimentation est-elle fournie ?

Oui. Une alimentation standard non dimmable est incluse avec la dalle.

Cette dalle est-elle compatible avec un système DALI ?

Pas avec l’alimentation standard fournie. Une alimentation DALI ou Push-Dim compatible doit être commandée spécifiquement.

Les modules LED peuvent-ils être remplacés ?

Oui. Les modules LED sont interchangeables, ce qui facilite la réparation et limite le remplacement complet du luminaire.

Peut-elle être installée dans une salle de bain ?

Non, sauf emplacement techniquement compatible et validé par un professionnel. Son indice IP20 ne protège pas contre l’eau ou les projections. Elle est principalement destinée aux locaux intérieurs secs.
