Ubiquiti Loco M2 : un lien Wi-Fi 2,4 GHz vers un bâtiment voisin

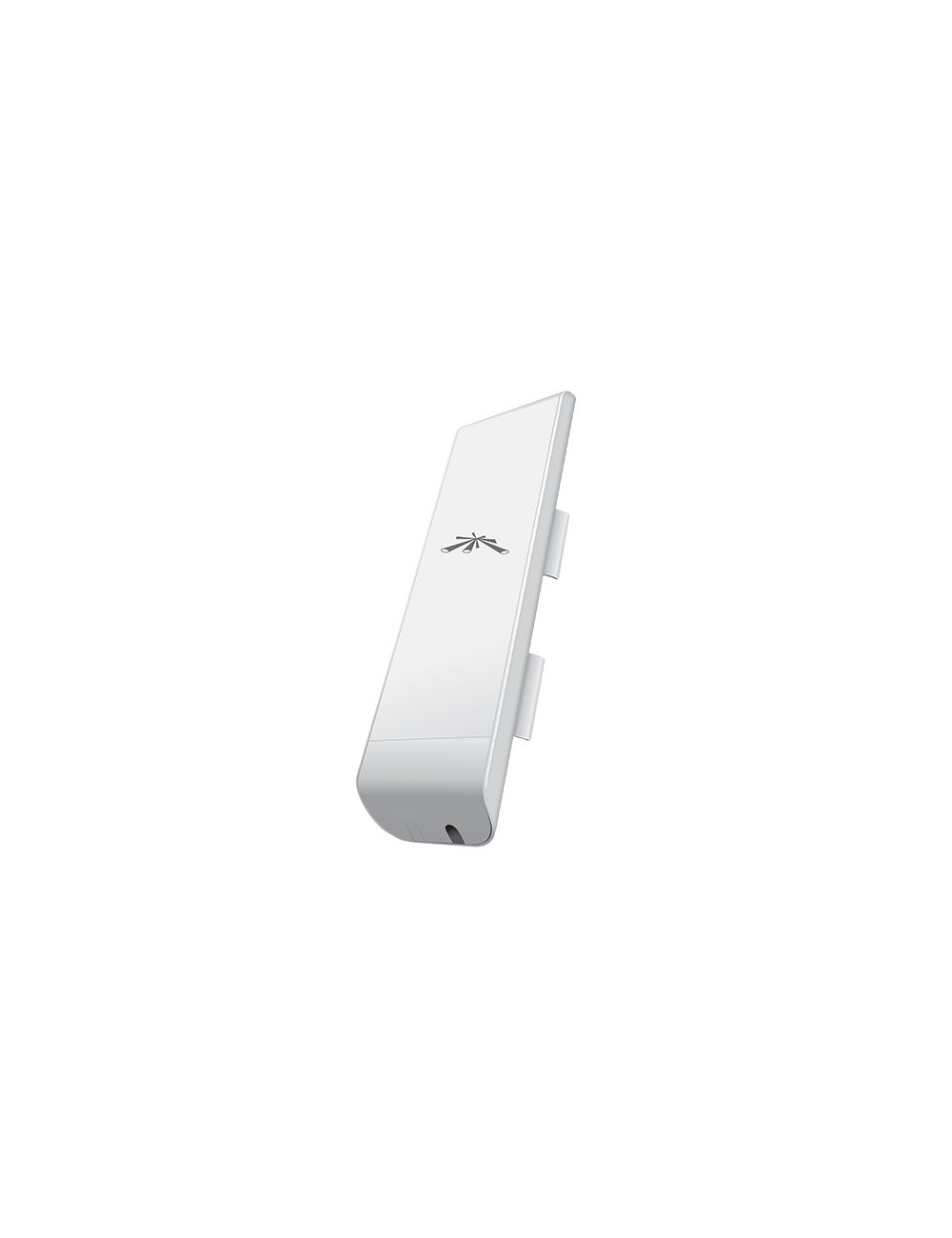

Un hangar au fond de la cour, un local technique de l'autre côté du parking, une caméra sur un bâtiment annexe : tirer un câble n'est pas toujours possible ni rentable. Le Ubiquiti Loco M2, de la famille NanoStation M, sert à ce type de liaison. Fixé dehors sur un mât ou un poteau, il oriente le signal vers un autre équipement airMAX ou vers un point d'accès 2,4 GHz.

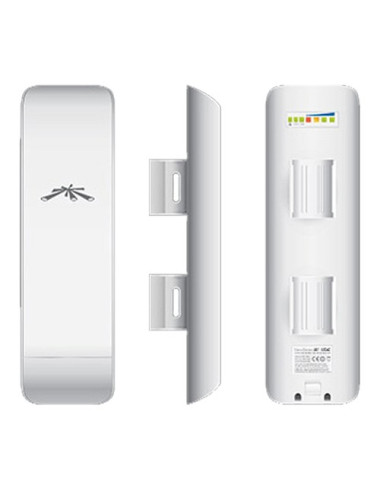

Son antenne de 8,5 dBi a une ouverture de 60° : elle concentre le signal dans une direction, ce qui donne un lien plus stable qu'une antenne omnidirectionnelle à puissance égale. Le boîtier est compact, 161 x 31 x 80 mm pour 180 g, et le kit de fixation sur poteau est fourni.
Points forts
airMAX pour les liaisons point à point ou multipoint
Le protocole airMAX de Ubiquiti attribue des créneaux de temps à chaque station (TDMA). Quand plusieurs clients se connectent au même point central, chacun émet à son tour, ce qui limite les collisions habituelles du Wi-Fi classique.
Double polarisation
L'antenne est en double polarisation linéaire, horizontale et verticale, avec 60° d'ouverture dans les deux plans. La fiche technique liste les modes airMAX de MCS0 à MCS15.
Construit pour rester dehors
Le boîtier est en plastique stabilisé contre les UV. Le Loco M2 fonctionne de -30 à 75 °C, de 5 à 95 % d'humidité sans condensation, et sa tenue aux chocs et vibrations suit la norme ETSI 300-019-1.4.
Faible consommation
Avec 5,5 W au maximum, il s'alimente par le seul câble réseau en PoE passif 24 V. Un point à retenir avant de choisir le switch ou l'injecteur, comme expliqué plus bas.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|
| Type | CPE Wi-Fi extérieur airMAX |
| Bande | 2,4 GHz (2412 à 2462 MHz) |
| Modes radio | 802.11b/g et airMAX MCS0 à MCS15 |
| Antenne | Intégrée 8,5 dBi, double polarisation linéaire |
| Ouverture | 60° horizontale, 60° verticale |
| Puissance d'émission | Jusqu'à 23 dBm selon le débit (± 2 dB) |
| Réseau | 1 port Ethernet 10/100 Mbit/s |
| Alimentation | PoE passif 24 V 0,5 A |
| Consommation | 5,5 W maximum |
| Processeur | Atheros MIPS 24Kc 400 MHz |
| Boîtier | Plastique extérieur stabilisé UV |
| Montage | Sur poteau, kit fourni |
| Dimensions | 161 x 31 x 80 mm |
| Poids | 180 g |
| Température de fonctionnement | -30 à 75 °C |
Compatibilité et mise en service

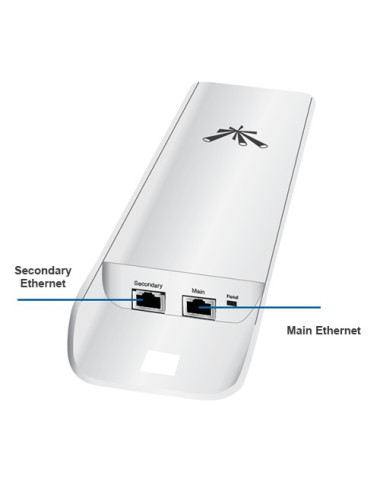

Le Loco M2 s'alimente en PoE passif 24 V : un switch ou un injecteur PoE 802.3af ou 802.3at standard ne l'alimente pas. Prévoyez un injecteur PoE passif 24 V, placé entre l'antenne et votre réseau. Derrière l'injecteur, le Loco M2 se branche sur n'importe quel switch ou routeur, par exemple un D-Link DGS-105.
Pour créer un lien, il faut deux équipements compatibles sur la même bande : deux Loco M2, ou un Loco M2 face à un autre équipement airMAX 2,4 GHz. Le Loco M5 travaille en 5 GHz et ne peut pas servir d'extrémité à un lien avec un Loco M2. Entre l'antenne et le local technique, utilisez un câble prévu pour l'extérieur, comme le câble Ubiquiti Carrier Cat 5e SF/UTP.
Questions fréquentes
Puis-je l'alimenter avec mon switch PoE ?
Seulement si votre switch fournit du PoE passif 24 V. Le Loco M2 n'accepte pas le PoE 802.3af ou 802.3at des switchs courants : utilisez un injecteur PoE passif 24 V.
Quelle distance peut-on couvrir ?
Ubiquiti ne publie pas de portée chiffrée pour le Loco M2 dans sa fiche technique. La distance dépend de l'équipement en face, du dégagement entre les deux points et des obstacles. Donnez-nous la distance et la configuration du terrain, nous vous dirons si ce modèle convient.
Loco M2 ou Loco M5 ?
Le Loco M2 travaille en 2,4 GHz, le Loco M5 en 5 GHz, bande en général moins encombrée en extérieur. Les deux ne communiquent pas entre eux : les deux extrémités d'un lien doivent utiliser la même bande.
Un doute sur la compatibilité avec votre installation ? Nos conseillers vous répondent par téléphone ou WhatsApp avant votre commande.
