Ubiquiti Cable Carrier : un câble Cat 5e fait pour la toiture et le mât
Un câble réseau d'intérieur posé dehors vieillit mal : la gaine PVC craquelle au soleil, l'humidité s'infiltre, et l'électricité statique accumulée sur une antenne finit par griller des ports. Le Cable Carrier d'Ubiquiti est prévu pour ces liaisons : gaine polyéthylène traitée contre les UV, double blindage et fil de drain ESD.
Il sert aux opérateurs radio, aux installateurs de liaisons point à point et aux intégrateurs vidéo qui câblent caméras et bornes extérieures sur des bâtiments agricoles, des campings, des zones d'activité ou des sites communaux.
Points forts
Double blindage et drain ESD
Un feuillard aluminium de 0,06 mm entoure les paires, recouvert d'une tresse à 95 % de densité. Le fil de drain relie ce blindage à la terre pour écouler l'électricité statique, à condition d'utiliser des connecteurs blindés et des équipements mis à la terre.
Une gaine pour l'extérieur
La gaine polyéthylène est testée pour la résistance aux UV selon ASTM G151 et G154. Le câble fonctionne de −40 à 80 °C et se pose entre −20 et 60 °C.
Du cuivre plein
Les conducteurs sont en cuivre nu monobrin de 24 AWG (0,50 mm), pas en aluminium cuivré. Le câble répond aux normes ANSI/TIA-568-C.2 et ISO/IEC 11801 pour la catégorie 5e et transporte le Gigabit Ethernet.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|
| Catégorie | Cat 5e (ANSI/TIA-568-C.2, ISO/IEC 11801 éd. 2.2) |
| Débit | Jusqu'à 1 Gbit/s |
| Conducteurs | Cuivre nu monobrin 24 AWG, 0,50 mm |
| Blindage | Feuillard aluminium 0,060 mm + tresse 95 % |
| Séparateur de paires | LDPE 4,2 × 0,3 mm |
| Fil de drain ESD | Oui, 0,4 mm cuivre étamé |
| Gaine | Polyéthylène, résistante aux UV (ASTM G151/G154) |
| Longueur | 305 m |
| Température de fonctionnement | −40 à 80 °C |
| Température de pose | −20 à 60 °C |
| Température de stockage | −30 à 75 °C |

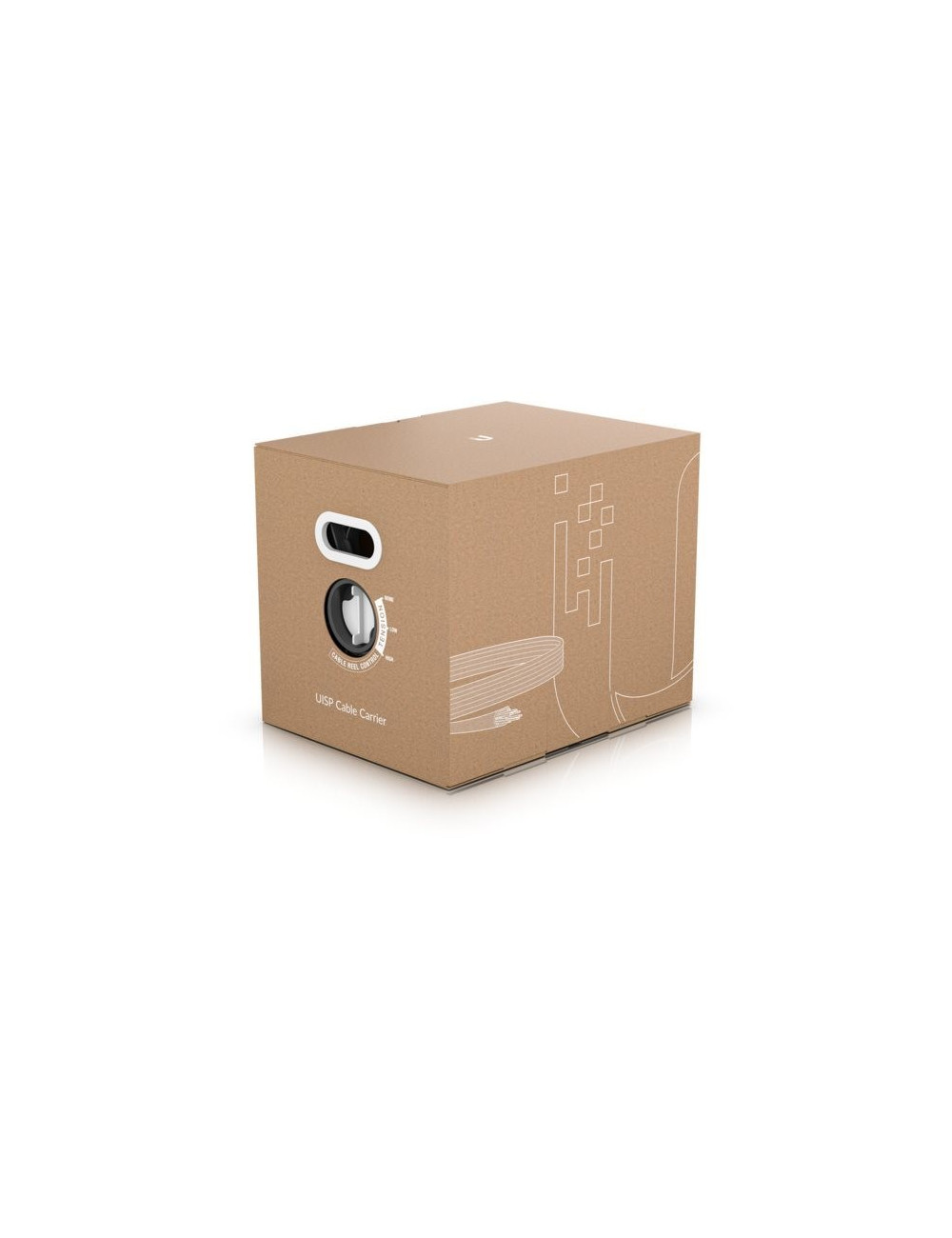

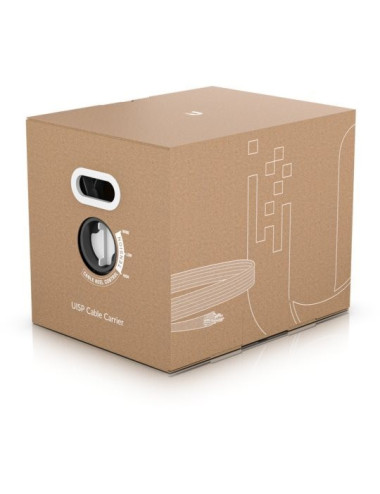

| Dimensions du carton | 330 × 425 × 340 mm |
| Poids du carton | 16 kg |
Compatibilité et mise en service
Le Cable Carrier se sertit avec des connecteurs RJ45 blindés adaptés au câble monobrin 24 AWG. Pour que le drain ESD joue son rôle, raccordez-le au blindage du connecteur et utilisez des équipements reliés à la terre.
Il relie les équipements extérieurs alimentés par le câble : antennes Ubiquiti Loco M5 ou LTU Lite, convertisseur fibre Ubiquiti F-POE, points d'accès extérieurs, caméras IP. Après la pose, un testeur comme le Delock 86108 contrôle le câblage paire par paire. Sa gaine polyéthylène est prévue pour l'extérieur : pour la partie intérieure d'un parcours, vérifiez les exigences de réaction au feu qui s'appliquent à votre bâtiment.
Questions fréquentes
Peut-on enterrer l'Ubiquiti Cable Carrier directement ?
Ubiquiti ne mentionne pas l'enfouissement direct dans ses caractéristiques. Pour un passage en terre, faites-le passer dans un fourreau adapté.
Quelle longueur maximale par liaison ?
Comme pour tout câble Ethernet, 100 m entre deux équipements actifs. Un carton de 305 m couvre donc plusieurs liaisons complètes, ou une dizaine de descentes de mât de 25 à 30 m.
À quoi sert le fil de drain ?
Il écoule vers la terre les charges électrostatiques captées par le blindage, fréquentes sur les antennes et les équipements en hauteur. Il n'est efficace que si le connecteur est blindé et l'équipement mis à la terre.
Un doute sur la compatibilité avec votre installation ? Nos conseillers vous répondent par téléphone ou WhatsApp avant votre commande.
