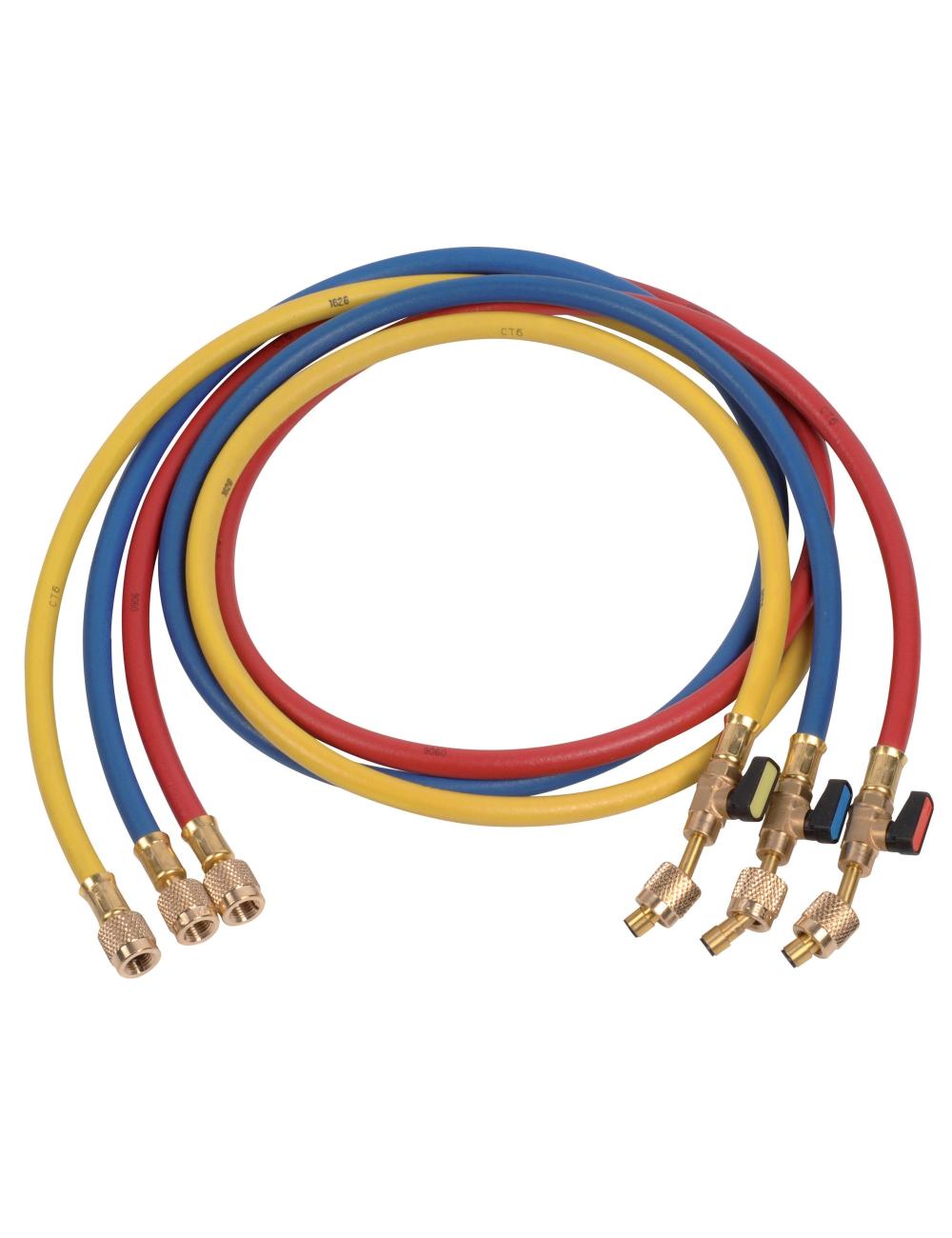

Flexibles DSZH 1/4" 1500 mm : le jeu de charge pour les installations en R22, R134, R404 et R407
En froid commercial ou sur une installation de climatisation plus ancienne, les vannes de service sont souvent en 1/4" SAE. Ce jeu de flexibles DSZH 1/4" 1500 mm relie votre manifold à l'installation pour le contrôle des pressions, le tirage au vide et la charge. Le fabricant le donne pour les fluides R22, R134, R404 et R407 : chambre froide, vitrine réfrigérée, contrat d'entretien en commerce.
Pour un split récent en R410A ou en R32, prenez plutôt la version 5/16" de la même gamme.
Points forts
Vanne de fermeture en bout
Chaque flexible porte une vanne de fermeture d'extrémité. Vous la fermez avant de débrancher : moins de fluide rejeté à l'atmosphère à chaque déconnexion.
Un raccord droit, un raccord à 45°
L'extrémité coudée à 45° facilite le branchement sur une vanne de service peu accessible, derrière un capot ou contre un mur.
1,5 m et trois couleurs
La longueur de 1500 mm laisse de la marge entre le manifold et le groupe. Le code bleu, jaune et rouge reprend celui des manifolds : basse pression, service, haute pression.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|
| Marque | DSZH |
| Référence | COR25818 |
| Composition | Lot de 3 flexibles |
| Couleurs | Bleu, jaune, rouge |
| Longueur | 1500 mm |
| Raccord 1 | 1/4" SAE femelle droit |
| Raccord 2 | 1/4" SAE femelle à 45° |
| Vannes | Vannes de fermeture d'extrémité |
| Fluides indiqués par le fabricant | R22, R134, R404, R407 |
| Pression de travail max. | 55 bars (valeur donnée pour la gamme) |
| Pression d'éclatement en test | 275 bars (valeur donnée pour la gamme) |
Compatibilité et mise en service
Ces flexibles se raccordent sur un manifold et des vannes de service à filetage 1/4" SAE mâle. Vérifiez le filetage de vos appareils avant commande. Contrôlez l'état du joint de chaque raccord avant usage.
La manipulation des fluides frigorigènes est réservée aux entreprises titulaires de l'attestation de capacité et à un personnel formé.
Contenu de la boîte
- 1 flexible bleu de 1500 mm
- 1 flexible jaune de 1500 mm
- 1 flexible rouge de 1500 mm
Questions fréquentes
Ces flexibles conviennent-ils au R32 ou au R410A ?
Le fabricant ne les cite pas pour ces fluides : il les donne pour R22, R134, R404 et R407. Pour le R410A et le R32, la gamme propose une version 5/16" - 5/16" et une version 1/4" - 5/16".
Quelle pression supportent-ils ?
La documentation de la gamme indique une pression de travail maximale de 55 bars et une pression d'éclatement de 275 bars en test.
Puis-je remplacer un seul flexible ?
Le fabricant propose aussi des flexibles à l'unité dans cette gamme. Indiquez-nous la couleur et les raccords voulus : nous vous donnons la référence.
Un doute sur la compatibilité avec votre installation ? Nos conseillers vous répondent par téléphone ou WhatsApp avant votre commande.
