Eaton EMPDT1H1C2 – Sonde EMP Gen 2 température et humidité pour carte Network-M2, 2 contacts secs

Eaton EMPDT1H1C2 : savoir que la baie chauffe avant que les serveurs ne s'arrêtent

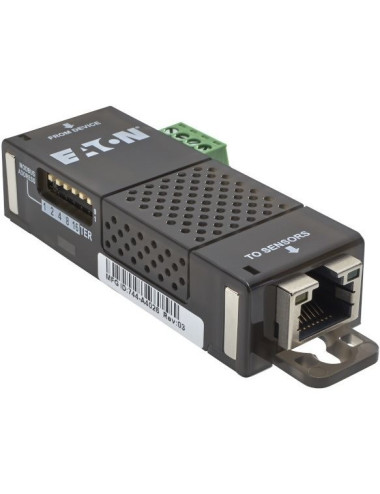

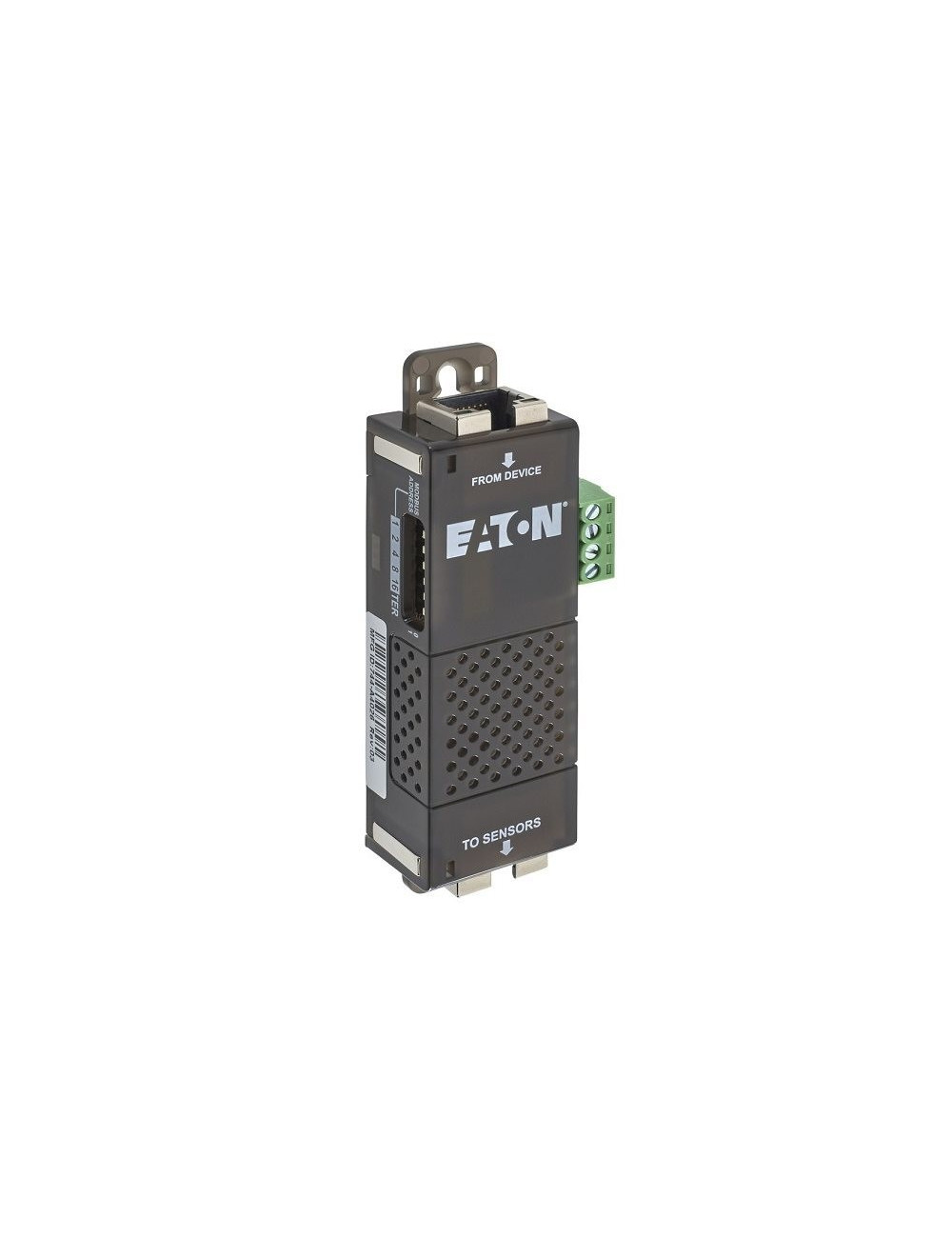

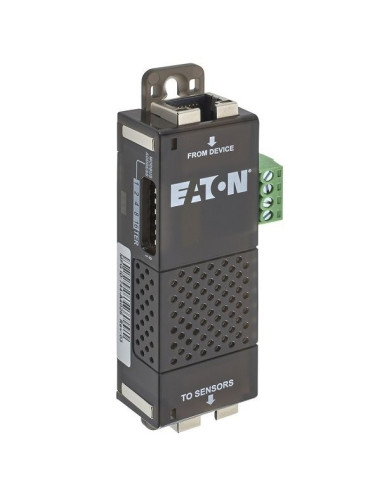

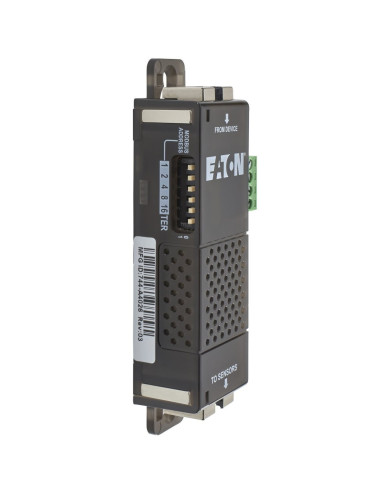

Une climatisation qui lâche un vendredi soir, une porte de local technique restée ouverte, une fuite au-dessus d'une baie : ces incidents se découvrent souvent le lundi, quand tout est déjà arrêté. L'Eaton EMPDT1H1C2 est la sonde environnementale de deuxième génération d'Eaton. Reliée à la carte réseau Network-M2 d'un onduleur Eaton, elle mesure la température et l'humidité et déclenche des alertes par e-mail.

On la retrouve dans le local serveur d'une PME, la baie d'une mairie ou d'une école, ou le coffret d'un site distant que personne ne visite chaque jour. Les valeurs se consultent en temps réel depuis l'interface web de la carte, sur le réseau local ou à distance.

Points forts

Température et humidité mesurées

La sonde mesure de 0 à 70 °C avec une précision de ±2 °C, et de 10 à 90 % d'humidité relative à ±5 %. Un décalage (offset) se règle pour l'aligner sur un thermomètre de référence.

Deux contacts secs en plus

Un bornier à vis accueille deux capteurs à contact sec que vous fournissez : détecteur d'eau, contact de porte, détecteur de fumée ou de vibrations. Leur état remonte dans la même interface que la température.

Jusqu'à trois sondes par équipement

Les sondes se chaînent par câble réseau, jusqu'à trois par équipement hôte. On peut ainsi mesurer l'air en haut, au milieu et en bas d'une baie, ou en entrée et en sortie d'air.

Fixation sans perçage

Aimants, encoches pour vis, colliers et attache en nylon : la sonde se fixe sur l'onduleur, sur un montant de baie ou à travers les perforations d'une porte. Son boîtier translucide laisse voir la LED d'état.

Caractéristiques techniques

Compatibilité et mise en service

Eaton précise que la sonde EMPDT1H1C2 n'est compatible qu'avec la carte Network-M2. Elle concerne donc les onduleurs Eaton qui acceptent cette carte : Eaton cite notamment les gammes 5P et 5PX, 9SX, 9PX et 9PXM, 93PM et 93E. La fiche Eaton liste aussi certains PDU rackables Eaton (G3 en firmware 4.x ou plus, G3HD, G3+).

Pour un onduleur Eaton 5PX 1500i RT2U génération 2, vérifiez qu'il est bien équipé de la carte Network-M2 : la sonde se branche sur la carte, pas directement sur l'onduleur. Le câble réseau entre l'équipement et la sonde, ainsi que les câbles de chaînage, ne sont pas fournis. Sur la dernière sonde de la chaîne, la terminaison RS485 doit être activée, et chaque sonde doit recevoir une adresse unique.

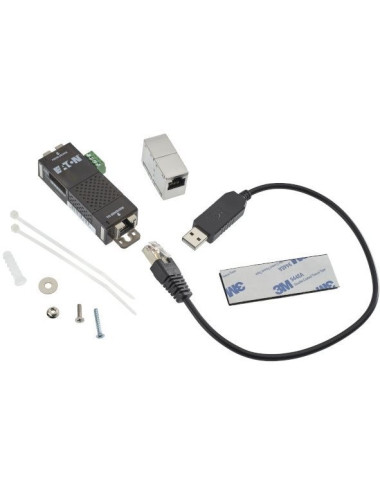

Contenu de la boîte

• Sonde EMP Gen 2
• Bornier pour contacts secs
• Convertisseur USB vers RS485
• Coupleur RJ45 femelle-femelle
• Vis et cheville pour fixation murale
• Vis, écrou et rondelle pour fixation en baie
• 2 colliers et 1 attache en nylon
• Notice d'installation

Questions fréquentes

Fonctionne-t-elle sans carte réseau ?

Non. La sonde transmet ses mesures à la carte Network-M2, qui les affiche et envoie les alertes. Sans cette carte, l'onduleur ne peut pas l'exploiter.

Puis-je l'utiliser avec mon ancienne carte Eaton Network-MS ?

Eaton indique que l'EMPDT1H1C2 n'est compatible qu'avec la carte Network-M2. Avec une carte plus ancienne, contactez-nous avec la référence exacte de votre carte.

Quelle longueur de câble entre l'onduleur et la sonde ?

Jusqu'à 50 m de câble réseau Cat 5, selon la notice Eaton. Cela permet de placer la sonde en haut de baie ou dans une autre pièce.

Un doute sur la compatibilité avec votre installation ? Nos conseillers vous répondent par téléphone ou WhatsApp avant votre commande.
