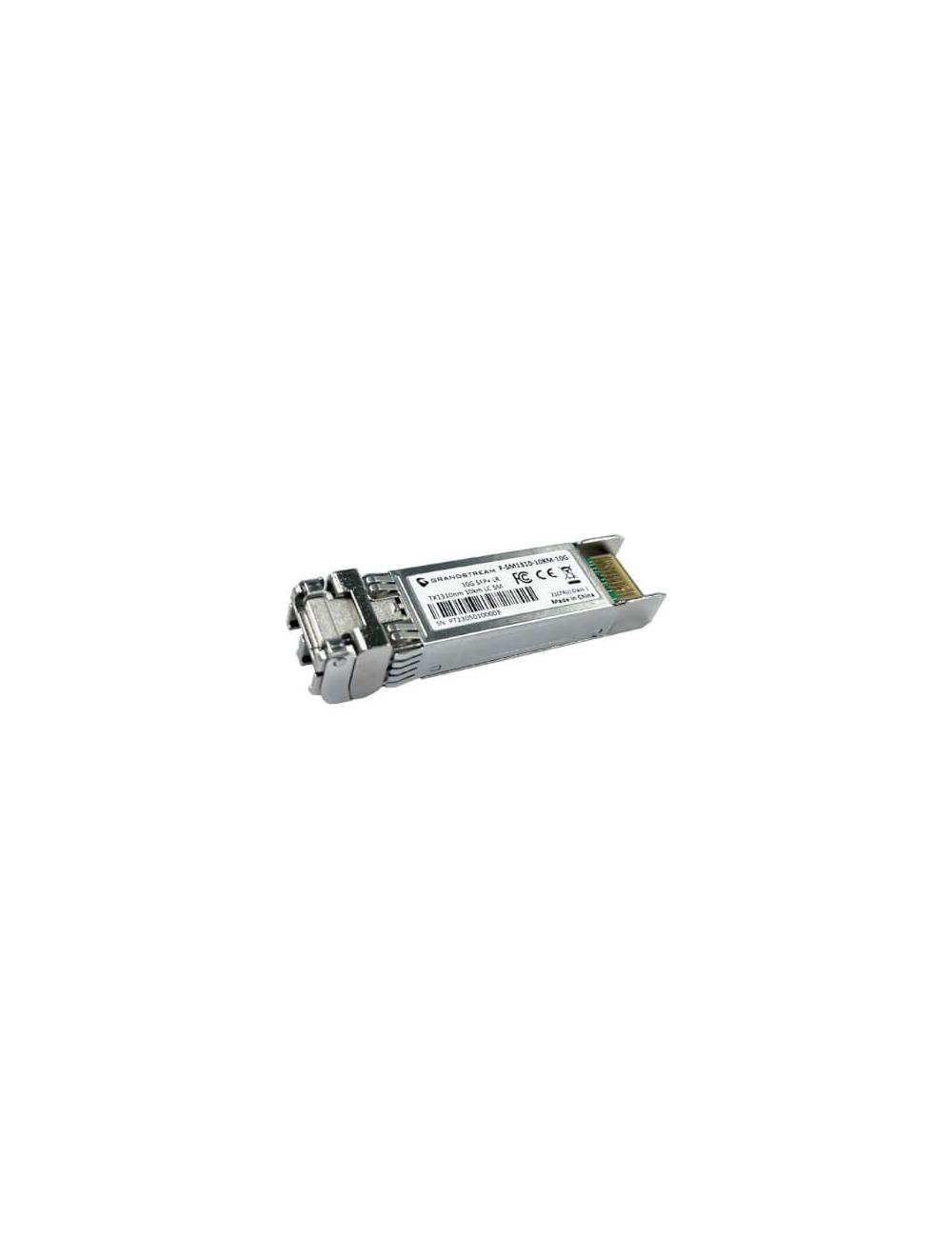

Grandstream F-SM1310-10KM-10G : une liaison fibre 10 Gbit/s jusqu'à 10 km
Un câble cuivre plafonne à 100 m. Pour relier un local technique à un bâtiment voisin, un entrepôt ou un deuxième site d'une zone d'activité, il faut passer en fibre. Le Grandstream F-SM1310-10KM-10G se glisse dans un port SFP+ et transporte 10 Gbit/s sur fibre monomode jusqu'à 10 km.
Il sert typiquement de lien montant entre un switch d'étage et le switch de cœur, ou de liaison entre deux bâtiments d'une mairie, d'une école ou d'une entreprise. Il faut un module à chaque extrémité de la fibre.
Points forts
10 Gbit/s sur monomode
Le module fonctionne à 1310 nm sur fibre monomode. Grandstream le classe dans ses modules SFP+ 10G de type LR, pour des distances jusqu'à 10 km.
Supervision DDM
Le diagnostic numérique (DDM) passe par le bus I2C. Si l'équipement hôte le permet, vous lisez la température, la tension et les niveaux optiques depuis son interface et repérez une fibre dégradée.
Faible consommation
Le module consomme 1 W au maximum, sous 3,3 V. Il ne pèse pas sur le budget d'énergie d'un switch, même avec plusieurs liens fibre.
Testé sur les switches Grandstream
Grandstream le fait figurer dans sa liste de modules testés avec ses switches réseau, ce qui simplifie le choix pour une infrastructure GWN.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|
| Format | SFP+ |
| Débit | 10 Gbit/s |
| Type de fibre | Monomode |
| Longueur d'onde nominale | 1310 nm |
| Distance de transmission | 10 km |
| Connecteur | LC duplex |
| Puissance d'émission | -8,2 à 0,5 dBm (±3 dB) |
| Puissance de réception | -14,4 à 0,5 dBm (±3 dB) |
| Diagnostic | DDM par I2C |
| Consommation maximale | 1 W |
| Tension de fonctionnement | 3,3 V ±0,3 V |
| Température de fonctionnement | 0 à 70 °C, humidité 5 à 85 % |
| Normes | SFF-8472, SFP+ MSA, IEEE 802.3ae, RoHS-6 |
| Conformité | FCC, CE, FDA |
| Poids | 18,5 g |
Compatibilité et mise en service
L'équipement hôte doit avoir un port SFP+ qui accepte le 10 Gbit/s. Un port SFP limité au gigabit ne convient pas. Grandstream recommande de vérifier dans la documentation de l'équipement les modules et vitesses pris en charge avant de commander.
À l'autre bout, utilisez un module du même type : monomode, 1310 nm, 10 Gbit/s. La jarretière ou la fibre doit être monomode avec des connecteurs LC duplex, émission et réception croisées. Après insertion, le voyant de lien du port indique si la liaison est montée. En cas d'échec, contrôlez les connecteurs, l'état du port distant et le type de fibre.
Questions fréquentes
Fonctionne-t-il sur un switch d'une autre marque ?
Le module suit le standard SFP+ MSA, mais Grandstream ne publie de résultats de test qu'avec ses propres switches. Sur un autre équipement, vérifiez la liste des modules acceptés par le fabricant du switch.
Peut-on l'utiliser sur de la fibre multimode ?
Non. Le Grandstream F-SM1310-10KM-10G est un module monomode. Sur une fibre multimode existante, il faut un module multimode adapté.
Faut-il deux modules pour une liaison ?
Oui, un à chaque extrémité. Les deux doivent être du même type, en monomode à 1310 nm et en 10 Gbit/s.
Peut-on surveiller la liaison ?
Oui, le module intègre le diagnostic DDM. Les valeurs sont lisibles si l'interface du switch ou du routeur les affiche.
Un doute sur la compatibilité avec votre installation ? Nos conseillers vous répondent par téléphone ou WhatsApp avant votre commande.
