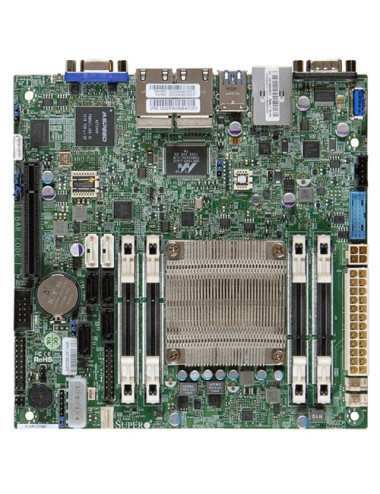

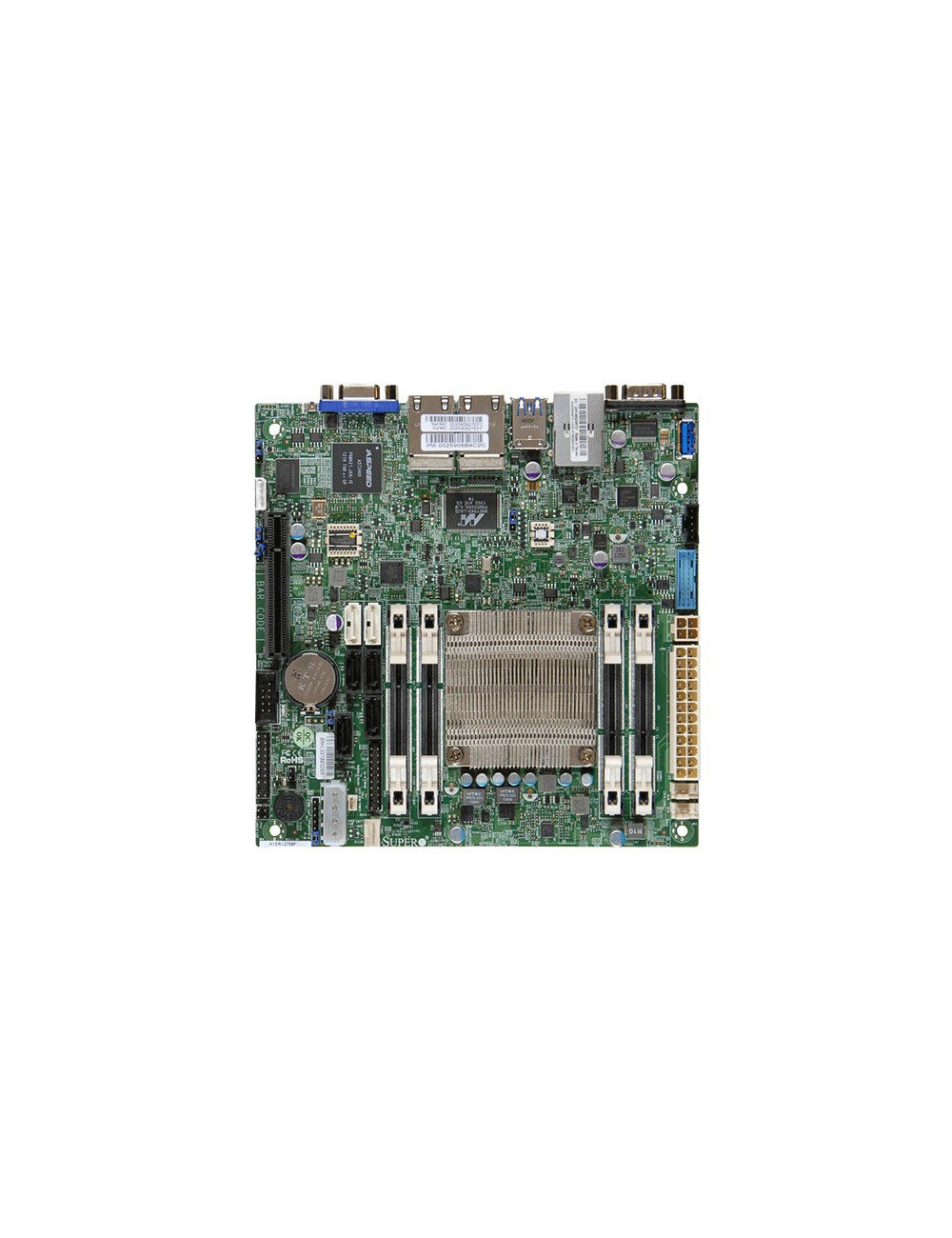

Supermicro A1SAi-2550F : quatre ports réseau et IPMI sur une carte Mini-ITX
Quand un intégrateur ou un service informatique monte un pare-feu, un routeur logiciel ou un petit serveur de fichiers, il cherche une carte compacte, sobre et administrable à distance. La Supermicro A1SAi-2550F répond à ce cahier des charges : format Mini-ITX de 17,15 cm de côté, processeur Atom C2550 de 14 W et quatre ports Gigabit gérés par le contrôleur Intel I354 intégré au SoC.
Supermicro classe aujourd'hui ce modèle en fin de vie. Il intéresse surtout ceux qui doivent remplacer une carte identique dans un boîtier existant, ou qui veulent réutiliser de la mémoire SO-DIMM DDR3 ECC déjà en leur possession.
Points forts
Une plateforme sobre pour fonctionner en continu
L'Atom C2550 (4 cœurs, 4 threads, 2 Mo de cache) a un TDP de 14 W. La carte peut donc rester allumée en continu dans une baie ou un coffret avec une consommation contenue.
De la mémoire ECC
Les quatre emplacements acceptent de la SO-DIMM DDR3-1600 ECC non bufferisée, en modules de 4, 8 ou 16 Go, jusqu'à 64 Go. L'ECC corrige les erreurs d'un bit et détecte celles de deux bits, ce qui compte pour un serveur ou un NAS.
Administration à distance par IPMI
Le contrôleur ASPEED AST2400 fournit l'IPMI 2.0 avec KVM sur un port réseau dédié : vous redémarrez la machine, accédez au BIOS ou suivez les températures sans écran ni clavier sur place. Un watchdog est aussi présent.
Stockage et extension
Deux ports SATA 6 Gb/s et quatre ports SATA 3 Gb/s accueillent les disques. Le slot PCI-E 2.0 x8 accepte une carte réseau ou un contrôleur supplémentaire.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|
| Format | Mini-ITX, 17,15 x 17,15 cm |
| Processeur | Intel Atom C2550 soudé (FCBGA-1283), 4 cœurs, 14 W |
| Mémoire | 4 SO-DIMM DDR3-1600 ECC non bufferisée, 64 Go max |
| Réseau | 4 ports Gigabit RJ45 (Intel I354) |
| Administration | IPMI 2.0, KVM sur LAN dédié, BMC ASPEED AST2400 |
| Stockage | 2 SATA 6 Gb/s, 4 SATA 3 Gb/s |
| Extension | 1 PCI-E 2.0 x8 |
| USB | 2 USB 2.0 arrière, 4 USB 3.2 Gen1 |
| Vidéo | 1 VGA (via le BMC) |
| Série | 2 ports COM (1 arrière, 1 connecteur interne) |
| TPM | Connecteur TPM |
| Alimentation | Connecteur ATX ou entrée 12 V DC 4 broches |
| Ventilation | 3 connecteurs 4 broches PWM |
| Température de fonctionnement | 0 à 60 °C |
Compatibilité et mise en service
Prévoyez un boîtier Mini-ITX, de la mémoire SO-DIMM DDR3 ECC non bufferisée (1,35 V ou 1,5 V) et des disques SATA. L'alimentation se fait par un bloc ATX ou par une source 12 V DC sur le connecteur 4 broches. Un plastron d'E/S est livré avec la carte.
Pour un équipement qui tourne en continu, protégez-le avec un onduleur, par exemple un Eaton 5SC 1000 en rack ou un Eaton 5SC 500 en tour. Les quatre ports se raccordent à un switch administrable comme le D-Link DGS-1210-10.
Questions fréquentes
Quelle mémoire choisir ?
De la SO-DIMM DDR3-1600 ECC non bufferisée, en modules de 4, 8 ou 16 Go. La mémoire de bureau DIMM ne rentre pas : ce sont des emplacements de format portable.
Peut-on changer le processeur ?
Non. L'Atom C2550 est soudé sur la carte (boîtier BGA). La puissance de calcul est donc fixée à l'achat.
Faut-il un écran pour la configurer ?
Non. Le port IPMI dédié donne accès à la console et au BIOS depuis un navigateur. Une sortie VGA reste disponible pour un écran local.
Un doute sur la compatibilité avec votre installation ? Nos conseillers vous répondent par téléphone ou WhatsApp avant votre commande.
Pour compléter votre installation
Voir toute la gamme : Cartes mères.
