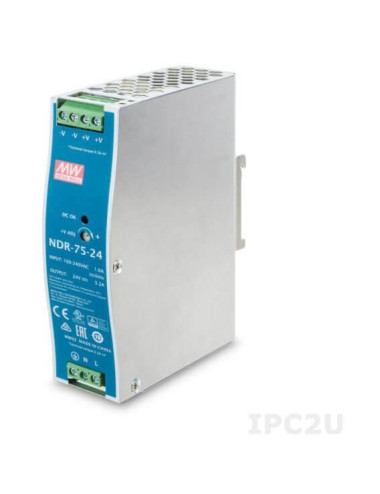

Alimentation industrielle MEAN WELL NDR-75-24

C'est un bloc d’alimentation AC/DC monté sur rail DIN, offrant une sortie de 24 V DC pour une puissance nominale de 75 W (3,2 A). Elle est conçue pour les installations industrielles, les armoires de contrôle ou automatismes nécessitant une alimentation fiable et compacte installée sur rail DIN TS-35. Grâce à sa conception robuste, sa large plage d’entrée et ses protections intégrées, elle constitue une solution efficace pour alimenter des composants de contrôle, des automates ou des équipements de signalisation.

Présentation et désignation produit

• Marque : MEAN WELL
• Référence : NDR-75-24
• Série : NDR-75 (75 W)
• Type : alimentation à découpage AC/DC, sortie unique 24 V
• Montage : sur rail DIN (profil TS-35/7,5 ou TS-35/15)
• Format compact, boîtier métallique adapté à l’environnement industriel.

Caractéristiques techniques principales

Voici les principaux atouts techniques de ce modèle :

Tension d’entrée

• Plage universelle : 90-264 V AC (50/60 Hz) ou 127-370 V DC possible.
• Conçu pour l’usage industriel avec une large tolérance d’entrée.

Tension de sortie & courant

• Sortie nominale : 24 V DC
• Courant de sortie nominal : 3,2 A (≈75 W)
• Gamme de réglage de la tension de sortie : 24 V à 28 V (modèle 24 V)

Puissance, rendement

• Puissance nominale : environ 75-76,8 W pour ce modèle.
• Rendement typique : ~88 % pour le modèle 24 V.

Protections & fiabilité

• Protections intégrées : court-circuit (SCP), surcharge (constant current limiting), surtension (OVP), surchauffe (OTP) → récupération automatique dans certains cas.

Températures & environnement

• Température de fonctionnement : de −20 °C à +70 °C.
• Humidité de fonctionnement : 20-95 % RH sans condensation.

Dimensions & montage

• Dimensions typiques : 32 mm (largeur) × 125,2 mm (hauteur) × 102 mm (profondeur) pour le modèle 24 V.
• Montage direct sur rail DIN TS-35/7,5 ou TS-35/15.
• Bornes à vis pour entrée et sortie.

Certifications et conformité

• Conforme RoHS.
• Normes d’équipement industriel (ex : UL 508 selon certaines variantes)

Atouts et avantages pour l’utilisateur

La MEAN WELL NDR-75-24 propose de nombreux bénéfices qui en font un choix optimal pour les installations industrielles :

• Compacité : sa largeur de seulement ~32 mm permet une intégration facile dans les armoires ou coffrets de commande où l’espace est limité.
• Large plage d’entrée : l’alimentation accepte de 90 à 264 V AC (et même 127-370 V DC), ce qui la rend adaptée à de nombreuses applications et environnements.
• Installation simplifiée : montage rail DIN, bornes à vis, aucune ventilation forcée (réduction des contraintes de maintenance).
• Fiabilité élevée : protections multiples, refroidissement par convection, fonctionnement jusqu’à +70 °C, ce qui assure une durée de vie accrue même en conditions industrielles exigeantes.
• Rendement élevé : ~88 %, ce qui réduit les pertes énergétiques et la production de chaleur parasite dans l’armoire.
• Sortie stabilisée 24 V : tension très courante dans les automatismes (contrôleurs, capteurs, relais, systèmes de sécurité) – donc compatibilité forte.
• Garantie constructeur : certains revendeurs évoquent 3 ans de garantie.

Applications typiques

La NDR-75-24 s’adresse principalement aux environnements industriels et de l’automatisation :

• Armoires de commande / coffrets industriels
• Automates programmables (PLC), régulateurs, interfaces I/O
• Capteurs et actionneurs 24 V DC
• Systèmes de signalisation ou embalage/chaîne de production
• Machines-outils ou installations nécessitant une alimentation compacte et fiable
• Installations de réseau industriel, composants de communication, convertisseurs, etc.

Conseils d’utilisation et installation

Pour tirer pleinement parti des performances de cette alimentation, voici quelques recommandations :

• Lors du montage, veillez à laisser des dégagements pour garantir la ventilation naturelle : selon le manuel, 5 mm à gauche et à droite, 40 mm au-dessus, 20 mm en dessous.
• Respecter le montage vertical avec les bornes d’entrée vers le bas, pour assurer un refroidissement optimal.
• Utiliser des conducteurs en cuivre adaptés à l’intensité de sortie. Le manuel fournit un tableau de correspondance AWG/section.
• S’assurer que la charge connectée n’excède pas la sortie nominale (3,2 A) et prévoir une marge % de surcharge si nécessaire.
• Vérifier que l’environnement ne dépasse pas +70 °C et que la ventilation n’est pas obstruée.
• Vérifier que l'alimentation est correctement dimensionnée par rapport aux pointes de courant et aux conditions de démarrage des charges connectées.
• Lors de la conception de l’armoire, éviter de placer à proximité immédiate des sources de chaleur élevée ou émettre des interférences.

Comparatif vis-à-vis d’autres modèles

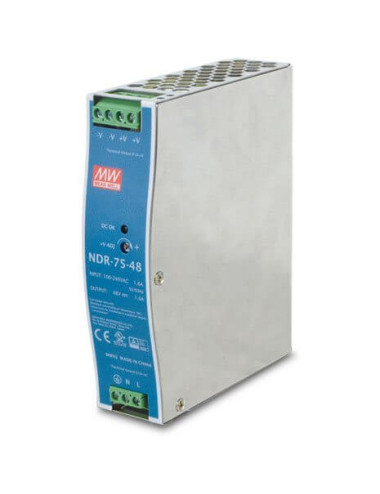

• Si vous avez besoin d’une tension de sortie différente, la série NDR-75 propose également des versions 12 V (NDR-75-12) ou 48 V (NDR-75-48).
• Pour des puissances plus élevées, la même série est disponible en 120 W, 240 W ou 480 W (modèles NDR-120-24, NDR-240-24, etc.).
• Par rapport à une alimentation standard non rail-DIN, la NDR-75-24 se distingue par son format fin, montage rail DIN, large plage d’entrée et protections renforcées – ce qui la rend mieux adaptée pour l’intégration industrielle.

En résumé, l’alimentation MEAN WELL NDR-75-24 est un composant clé pour toute installation industrielle ou d’automatisation nécessitant une alimentation 24 V fiable, compacte et performante. Sa large plage d’entrée, ses protections intégrées, son montage rail DIN et son rendement élevé en font un choix optimal pour les professionnels. Que ce soit pour une armoire de contrôle, une machine ou un système automatisé, cette alimentation permettra de fournir une tension stable et sécurisée pour les équipements 24 V.

Pour un achat ou une référence rapide : NDR-75-24, 24 V DC, 75 W, montage rail DIN – un standard industriel reconnu.
