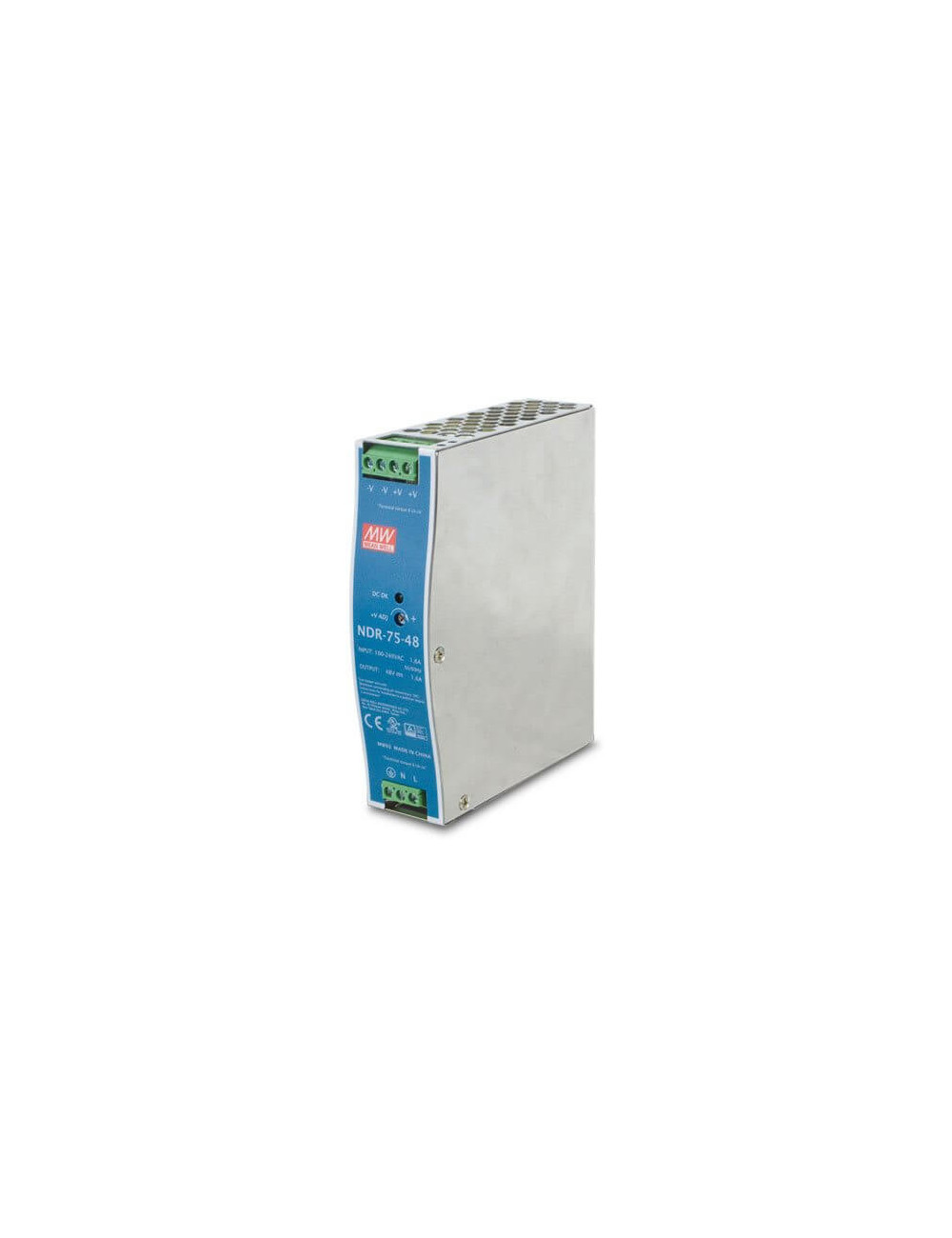

Alimentation industrielle Rail Din 48V 75W

1. Introduction & positionnement

L’alimentation industrielle rail DIN 48 V / 75 W est un composant essentiel pour de nombreuses installations automatisées, industrielles ou réseau. Le modèle NDR-75-48 de la marque MEAN WELL s’impose comme une solution fiable, compacte et performante pour alimenter des équipements nécessitant une tension continue de 48 V. Elle est conçue pour montage sur rail DIN (profil TS-35 / 7,5 ou 15 mm) et répond aux contraintes de l’environnement industriel (températures extrêmes, protections intégrées, rendement élevé).

Cette fiche produit vous permet de découvrir en détail ses caractéristiques, ses atouts, ses applications et les raisons de son intégration dans vos systèmes.

2. Caractéristiques techniques principales

Voici les spécifications clés de cette alimentation :

• Tension de sortie nominale : 48 V DC.
• Puissance de sortie : 75 W (soit un courant de sortie de 1,6 A maximum).
• Plage d’entrée : 90 à 264 V AC (monophasé), ce qui permet une compatibilité avec de nombreux réseaux secteur.
• Tension de sortie ajustable : 48 ~ 55 V DC (réglable) pour s’adapter aux besoins précis du système.
• Rendement typique élevé (≈ 89 %).
• Dimensions compactes : largeur 32 mm, profondeur ≈ 102 mm, hauteur ≈ 125 mm.
• Températures d’utilisation étendues : de -20 °C à +70 °C.
• Montage sur rail DIN TS-35/7,5 ou 15 possible.
• Protections intégrées : contre les courts-circuits, les surcharges, les surtensions, la surchauffe aussi.
• Indicateur LED de mise sous tension ("DC OK").
• Garantie constructeur : 3 ans.

3. Avantages et bénéfices

Choisir cette alimentation rail DIN 48 V-75 W comporte de nombreux atouts :

a) Fiabilité et robustesse

Grâce aux protections intégrées et à la large plage d’entrée secteur, l’alimentation excelle en environnement industriel où les perturbations électromagnétiques, les variations de tension ou les conditions extrêmes sont fréquentes. Le test de rodage à pleine charge garanti à 100 % renforce cette fiabilité.
La large plage de fonctionnement en température (-20 °C à +70 °C) convient aux armoires industrielles non climatisées ou aux installations exigeantes.

b) Installation facilitée & format compact

Avec sa largeur de seulement 32 mm, elle permet un gain de place conséquent dans les coffrets, ce qui est particulièrement utile dans les armoires d’automatisme ou de réseau densément peuplées. Le montage direct sur rail DIN TS-35 permet une installation rapide et standardisée.
Le bornier à vis facilite les raccordements sans avoir recours à des connecteurs spécialisés.

c) Efficacité énergétique & économie

Un rendement proche de 89 % permet de limiter les pertes thermiques, ce qui se traduit par un fonctionnement plus stable, moins de dissipation de chaleur et une consommation moindre. Cela contribue également à la longévité des équipements.

d) Flexibilité & adaptation

La plage de réglage de sortie (48 à 55 V) vous donne la marge nécessaire pour ajuster précisément la tension en fonction des tolérances ou des besoins spécifiques de votre application. Elle peut alimenter des équipements sensibles ou critiques (par exemple des switches réseau, des convertisseurs, des modules d’automatisme) qui demandent du 48 V.

e) Sécurité et conformité

La certification UL508 (équipement de contrôle industriel) est un gage de conformité aux standards élevés requis dans les installations industrielles.
Les protections automatiques contre surtension/surcharge évitent les arrêts intempestifs ou les risques pour l’équipement connecté.

4. Applications typiques & cas d’usage

L’alimentation NDR-75-48 s’adapte à de nombreux contextes professionnels :

• Systèmes de réseau et communication : switches industriels, convertisseurs série, modules PoE, etc. Le 48 V est souvent utilisé dans ces infrastructures.
• Automatisme industriel : armoires d’automate, modules I/O, relais, capteurs disposant d’une alimentation 48 V continue.
• Infrastructures ferroviaires, de transport ou de bâtiment où la distribution 48 V DC est une norme pour les dispositifs de contrôle.
• Coffrets tertiaires et industriels où l’espace est limité et où la ventilation est minimale, car cette alimentation fonctionne par convection naturelle (sans ventilateur).
• Environnements exigeants : plages de températures basses ou élevées, ou conditions industrielles – cette alimentation est conçue pour ces contraintes.

5. Conseils d’installation & bonnes pratiques

Pour tirer pleinement parti de cette alimentation :

• Montez-la sur un rail DIN TS-35/7,5 ou 15, en respectant un espace suffisant autour pour la ventilation naturelle (pas de blocage des ouvertures).
• Vérifiez que l’entrée secteur est bien dans la plage spécifiée (90-264 V AC) et que le neutre/phase sont correctement identifiés.
• Raccordez les bornes d’entrée et de sortie à l’aide de vis, en respectant le couple conseillé (voir documentation constructeur).
• Configurez la tension de sortie via le potentiomètre si une valeur >48 V est souhaitée (jusqu’à 55 V) tout en respectant la tolérance des équipements alimentés.
• Prévoir une marge de courant : même si le courant maximum est 1,6 A (soit 75 W à 48 V), il est recommandé de ne pas fonctionner en permanence à 100 % de la capacité pour améliorer la durée de vie et la fiabilité.
• Assurez-vous que la charge connectée ne génère pas de pics de courant excessifs au démarrage (inrush) ; en cas de forte charge capacitive, vérifier la dérating (réduction de puissance à températures élevées) selon la courbe de l’appareil.
• Respectez les protections électriques (fusibles, disjoncteurs) en amont et la polarité correcte des connexions DC pour éviter les inversions ou nuisance aux composants.

7. Pourquoi choisir ce modèle plutôt qu’un autre ?

• Format ultra-compact (32 mm de large) adapté aux coffrets avec peu d’espace.
• Marque reconnue MEAN WELL, gage de qualité industrielle.
• Fonctionnement sans ventilateur, réduction des nuisances et des composants mécaniques sujets à usure.
• Grande plage d’entrée, ce qui permet de l’utiliser sur différents continents ou sites avec variation secteur.
• Réglage de sortie, haute efficacité, protections intégrées : excellent rapport qualité-prix pour applications pro.
• Garantie constructeur de 3 ans, ce qui rassure pour un usage industriel continu.

9. Données supplémentaires – récapitulatif technique
