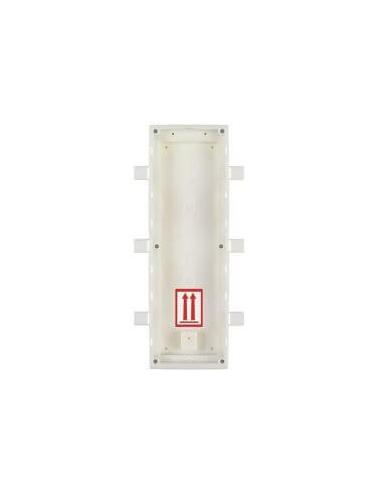

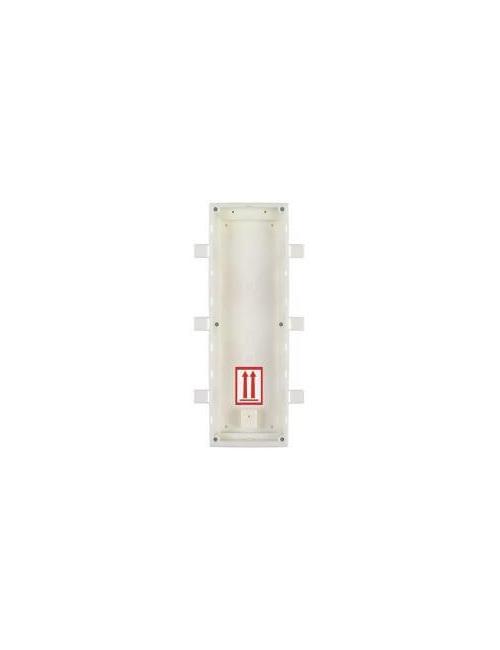

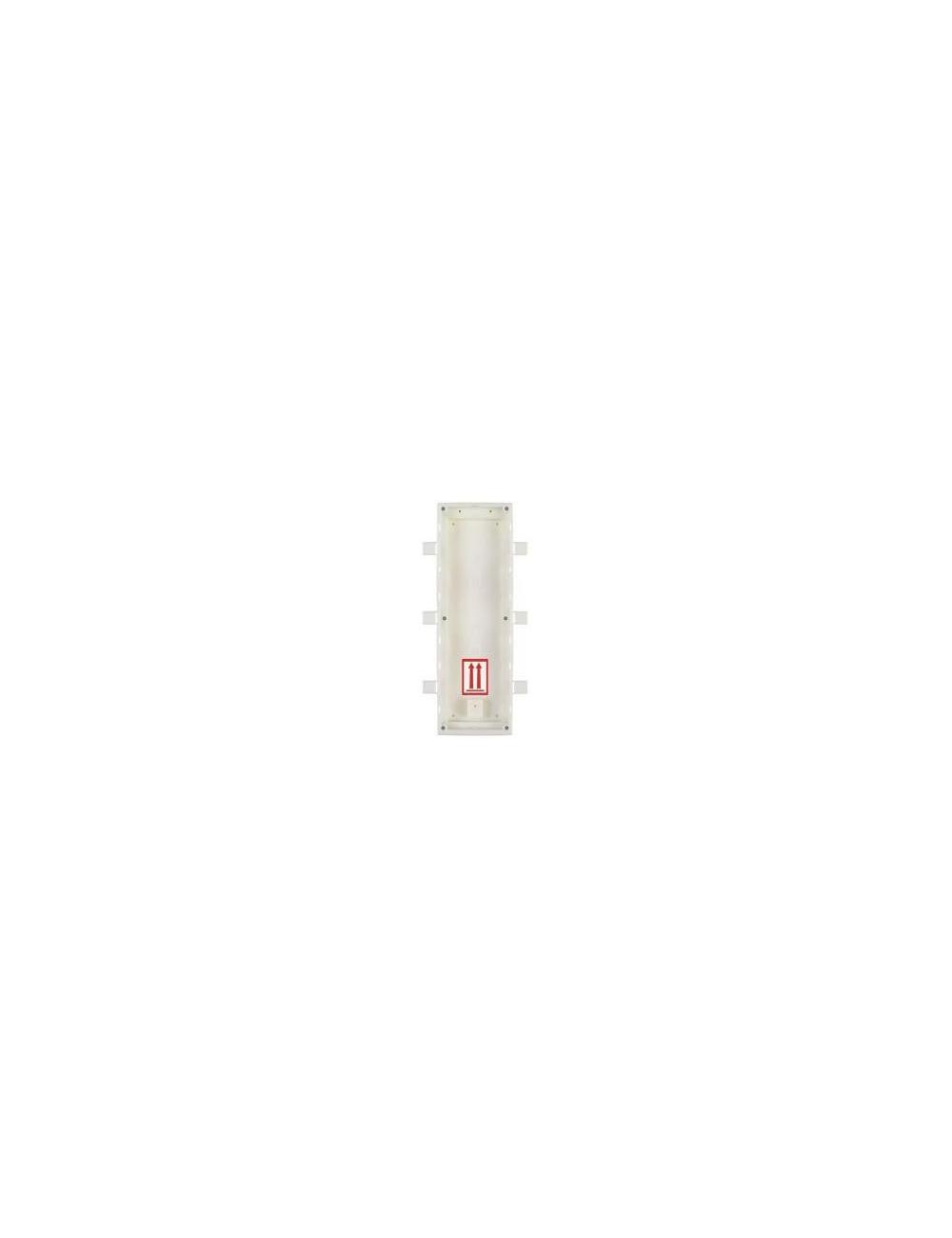

2N IP Verso boîte d'encastrement 3 modules (9155016) – Boîtier mural pour portier IP Verso et Access Unit 2.0

Boîte d'encastrement 2N IP Verso 3 modules : un portier complet logé dans le mur

Trois emplacements, c'est la façade d'une entrée d'immeuble de bureaux, de résidence ou d'établissement recevant du public : l'unité principale avec caméra, plus deux modules, par exemple l'écran tactile annuaire et le module boucle magnétique pour les personnes malentendantes, ou le module 5 boutons. En pose encastrée, tout ce matériel est logé dans la boîte 9155016, noyée dans la maçonnerie ou dans la cloison, et seul le cadre dépasse. Elle se scelle avant l'installation du portier : prévoyez-la dès le gros œuvre ou avant la pose des plaques de plâtre.

Boîte et cadre vont ensemble. En pose encastrée, la boîte est obligatoire et 2N demande de la commander avec le cadre d'encastrement 3 modules 9155013 (argent) ou 9155013B (noir). La boîte seule n'a pas de façade, et le cadre seul n'a rien sur quoi se fixer.

Points forts

Unité principale et deux modules

Avec trois emplacements, l'unité principale garde deux positions libres pour des modules : annuaire, boutons d'appel, accessibilité.

Mur maçonné ou plaque de plâtre

2N destine cette boîte à la pose dans la brique, y compris la brique creuse et les murs à isolation thermique, comme à la pose en plaque de plâtre.

Positionnement guidé

Des butées latérales placent la boîte à la bonne position par rapport à la surface du mur. Elles se cassent une fois le matériau de scellement durci. La boîte est livrée avec les accessoires pour assembler plusieurs boîtes entre elles.

Caractéristiques techniques

Compatibilité et mise en service

Selon le manuel 2N IP Verso, l'unité principale, avec ou sans caméra, demande deux emplacements de cadre et de boîtier, le second restant disponible pour un module supplémentaire. Un module obturateur est livré avec l'unité principale. Les modules additionnels, comme l'écran tactile, le module 5 boutons ou le module boucle magnétique, prennent chacun un emplacement. Avec cette boîte 3 modules, la façade se compose donc de l'unité principale et de deux modules, par exemple l'écran tactile et le module 5 boutons. Si la façade ne compte que l'unité principale et un module, la boîte 2 modules 9155015 et le cadre 9155012 suffisent.

Pour la pose, découpez le mur selon les instructions fournies dans l'emballage de la boîte, puis scellez-la au plâtre, à la colle, à la mousse de montage ou au mortier selon le support. 2N insiste sur un point : les bords de la boîte doivent légèrement dépasser de la surface du mur, et non être noyés, sinon l'eau peut s'infiltrer et endommager le portier. Une fois les modules raccordés, vérifiez le joint du cadre puis vissez-le en haut et en bas. 2N recommande de placer la caméra à environ 1 350 mm du sol, hauteur à adapter à l'usage.

Questions fréquentes

Le cadre est-il fourni avec la boîte ?

Non. Le cadre 3 modules 9155013 (ou 9155013B en noir) est une référence distincte. 2N demande de commander les deux ensemble.

Puis-je ajouter un quatrième module plus tard ?

Pas dans cette boîte, qui compte trois emplacements. 2N fournit des accessoires pour assembler plusieurs boîtes : indiquez-nous la composition visée, nous vérifions avec vous les pièces nécessaires.

Convient-elle à une cloison en plaque de plâtre ?

Oui, 2N la prévoit pour ce support. 2N conseille aussi de vérifier l'écart de pression entre la cloison et la pièce : s'il est important, isolez le portier avec sa boîte et rendez étanche le passage des câbles pour protéger le haut-parleur.

Un doute sur la composition de votre façade ou sur la liste des pièces ? Nos conseillers vous répondent par téléphone ou WhatsApp avant votre commande.
