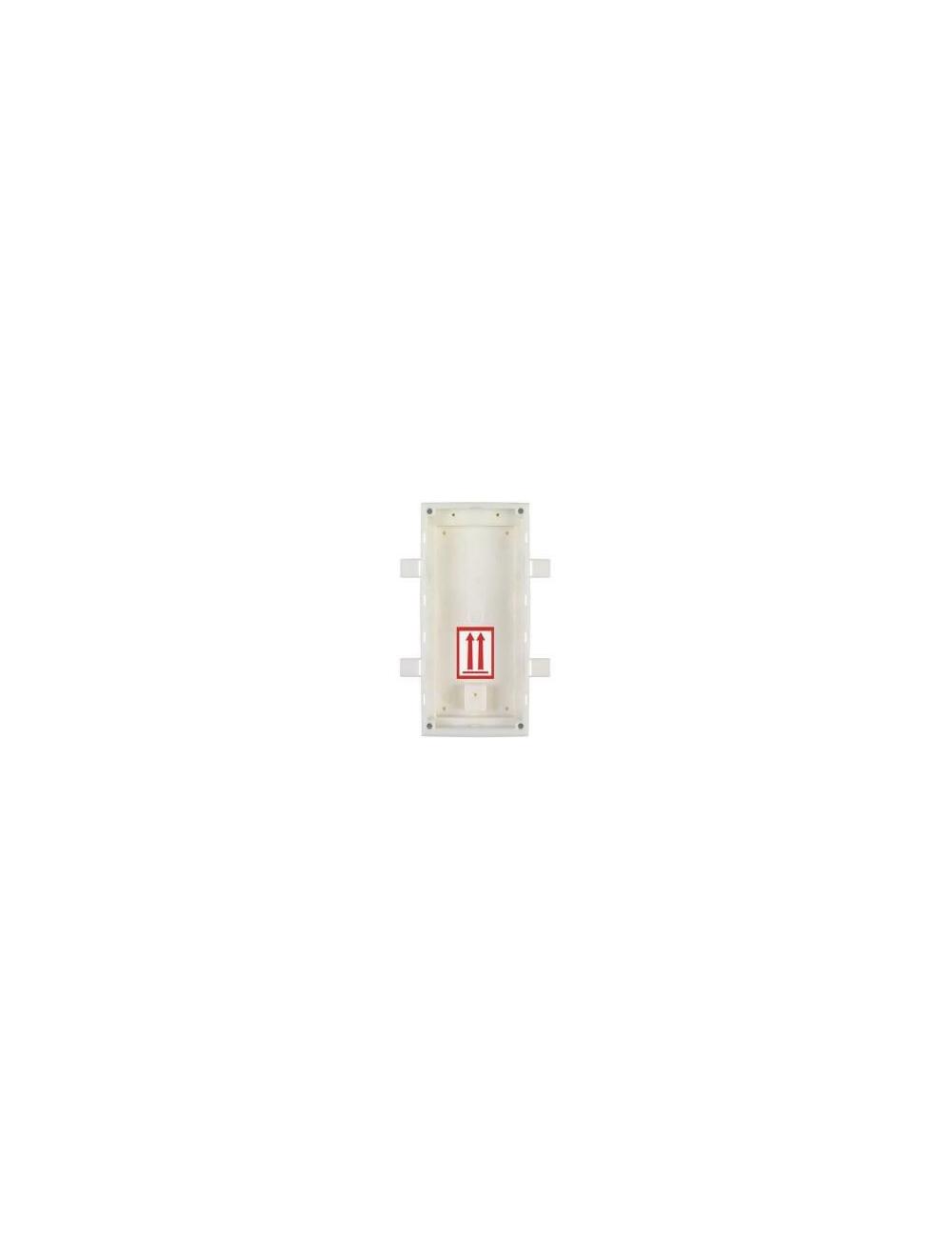

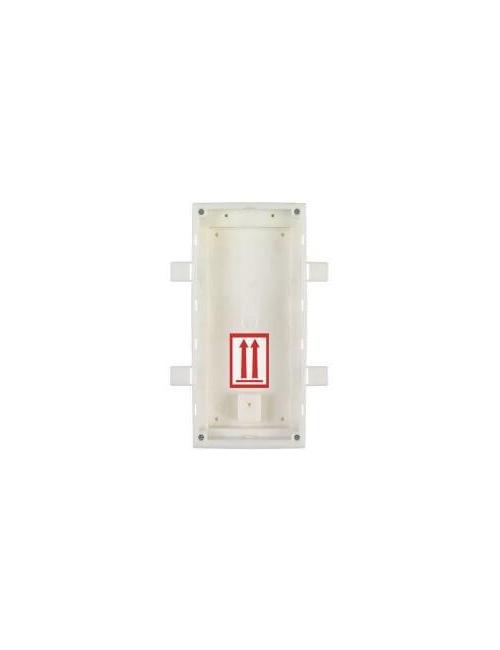

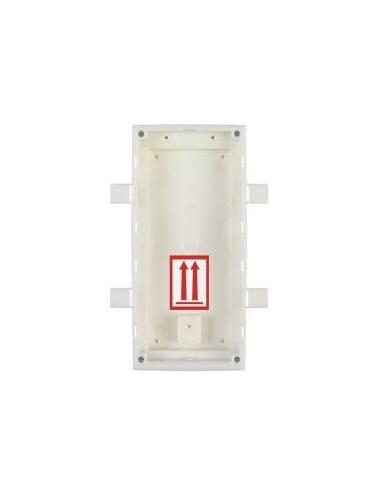

2N IP Verso boîte d'encastrement 2 modules (9155015) – Boîtier mural pour portier IP Verso et Access Unit 2.0

Boîte d'encastrement 2N IP Verso 2 modules : la base d'un portier posé dans le mur

En pose encastrée, seul le cadre de finition dépasse du mur. Le reste du portier est logé dans une boîte noyée dans la maçonnerie ou dans la cloison. La boîte 9155015 est cette pièce pour une façade de deux emplacements, la composition la plus courante à l'entrée d'une PME, d'un cabinet ou d'un petit immeuble : l'unité principale avec caméra et un module, par exemple l'écran tactile annuaire ou le module 5 boutons. Elle se scelle avant l'installation du portier : prévoyez-la dès le gros œuvre ou avant la pose des plaques de plâtre.

Boîte et cadre vont ensemble. En pose encastrée, la boîte est obligatoire et 2N demande de la commander avec le cadre d'encastrement 2 modules 9155012 (argent) ou 9155012B (noir). La boîte seule n'a pas de façade, et le cadre seul n'a rien sur quoi se fixer.

Points forts

Mur maçonné ou plaque de plâtre

2N destine cette boîte à la pose dans la brique, y compris la brique creuse et les murs à isolation thermique, comme à la pose en plaque de plâtre.

Plusieurs boîtes assemblables

Elle est livrée avec les accessoires nécessaires pour assembler plusieurs boîtes entre elles.

Positionnement guidé

Des butées latérales placent la boîte à la bonne position par rapport à la surface du mur. Elles se cassent une fois le matériau de scellement durci.

Caractéristiques techniques

Compatibilité et mise en service

Selon le manuel 2N IP Verso, l'unité principale, avec ou sans caméra, demande deux emplacements de cadre et de boîtier, le second restant disponible pour un module supplémentaire. Un module obturateur est livré avec l'unité principale. Les modules additionnels, comme l'écran tactile, le module 5 boutons ou le module boucle magnétique, prennent chacun un emplacement. Avec cette boîte 2 modules, la façade se compose donc de l'unité principale et d'un module. Pour l'unité principale avec deux modules, il faut la boîte 3 modules 9155016 et le cadre 9155013. 2N précise qu'une boîte 2 modules est le minimum pour l'unité principale : la boîte 1 module sert aux modules isolés, par exemple un lecteur de badge de sortie.

Pour la pose, découpez le mur selon les instructions fournies dans l'emballage de la boîte, puis scellez-la au plâtre, à la colle, à la mousse de montage ou au mortier selon le support. 2N insiste sur un point : les bords de la boîte doivent légèrement dépasser de la surface du mur, et non être noyés, sinon l'eau peut s'infiltrer et endommager le portier. Une fois les modules raccordés, vérifiez le joint du cadre puis vissez-le en haut et en bas. 2N recommande de placer la caméra à environ 1 350 mm du sol, hauteur à adapter à l'usage.

Questions fréquentes

Le cadre est-il fourni avec la boîte ?

Non. Le cadre 2 modules 9155012 (ou 9155012B en noir) est une référence distincte. 2N demande de commander les deux ensemble.

Puis-je loger l'unité principale et deux modules dans cette boîte ?

Non. L'unité principale demande deux emplacements selon 2N. Avec deux modules en plus, passez à la boîte 3 modules 9155016 et au cadre 9155013.

Convient-elle à une cloison en plaque de plâtre ?

Oui, 2N la prévoit pour ce support. 2N conseille aussi de vérifier l'écart de pression entre la cloison et la pièce : s'il est important, isolez le portier avec sa boîte et rendez étanche le passage des câbles pour protéger le haut-parleur.

Un doute sur la composition de votre façade ou sur la liste des pièces ? Nos conseillers vous répondent par téléphone ou WhatsApp avant votre commande.
