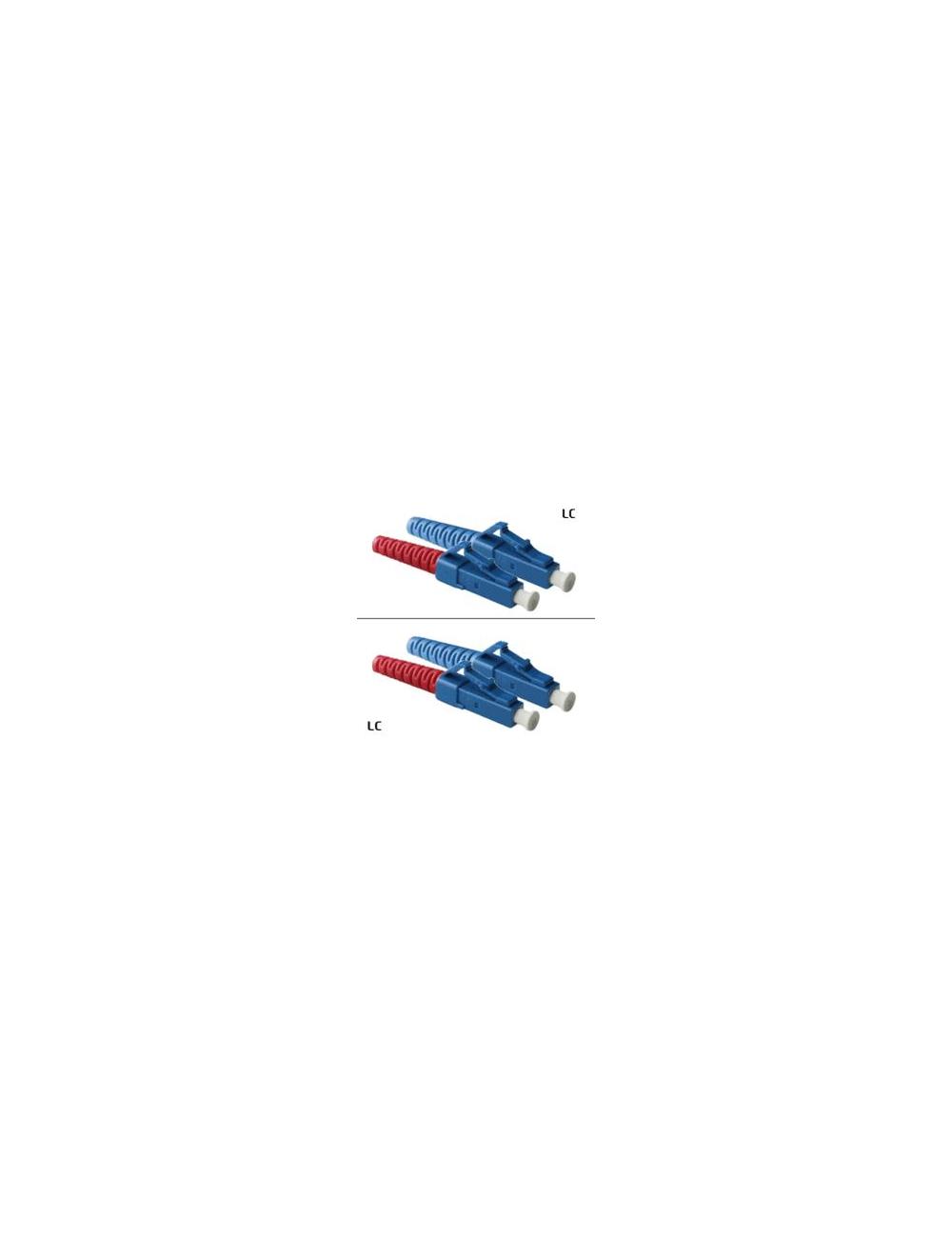

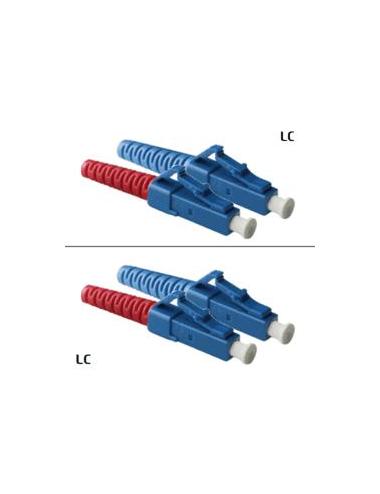

Eonis Primacy EO490780-2 – Jarretière optique OS2 monomode LC/UPC duplex, 2 m

Jarretière OS2 LC/UPC duplex 2 m : relier un module SFP monomode à votre réseau

Dans une baie ou un coffret, la jarretière fait le dernier mètre entre le tiroir optique et le switch. La Eonis Primacy EO490780-2 est une jarretière OS2 LC/UPC duplex de 2 m : deux fibres monomodes, un connecteur LC duplex à chaque bout. Elle sert à brancher un module SFP 1000BASE-LX sur une traverse ou à relier deux switchs placés dans la même baie, par exemple entre deux bâtiments d'une PME, d'un entrepôt ou d'une collectivité raccordés en fibre monomode.

Points forts

Fibre monomode OS2

La catégorie OS2 correspond à la fibre monomode 9/125 µm utilisée par les modules SFP LX et par les liaisons longues distances entre bâtiments.

Connecteurs LC/UPC duplex

Le format LC duplex est celui des cages SFP : une fibre pour l'émission, une pour la réception, dans un seul connecteur.

Longueur de 2 m

Assez pour passer d'un tiroir optique à un switch situé quelques unités plus bas, sans boucle encombrante dans la baie.

Caractéristiques techniques

Compatibilité et mise en service

Cette jarretière se branche sur les modules SFP monomodes à connecteur LC duplex, comme le Zyxel SFP-LX-10-D ou le D-Link DEM-310GT (1000BASE-LX, 1310 nm, jusqu'à 10 km), et sur une traverse LC duplex monomode au poli UPC. Elle ne convient pas à une fibre multimode (OM3, OM4) ni à un équipement à connecteurs APC (poli vert). Les modules WDM, comme le Planet MGB-LA10, n'utilisent qu'une fibre et un connecteur LC simplex : prévoyez dans ce cas une jarretière simplex.

Questions fréquentes

Puis-je l'utiliser avec un module SFP multimode (SX) ?

Non. Un module SX fonctionne sur fibre multimode. Cette jarretière OS2 est monomode : elle va avec les modules LX ou équivalents monomodes.

Quelle différence entre UPC et APC ?

Ce sont deux polis de connecteur, qui ne se raccordent pas entre eux. Cette jarretière est en UPC : vérifiez que la traverse ou le tiroir optique en face est aussi en UPC.

Le lien ne monte pas, que vérifier ?

L'émission d'un côté doit arriver sur la réception de l'autre. Eonis ne publie pas la polarité de cette jarretière : si le lien reste éteint, inversez les deux fibres à une extrémité, puis contrôlez que les deux modules sont du même type.

Un doute sur le type de fibre ou de module de votre installation ? Nos conseillers vous répondent par téléphone ou WhatsApp avant votre commande.
