Le réseau VDI (Voix, Données, Images) centralise la téléphonie, l’internet et la télévision via un seul type de câblage, généralement en RJ45. Pour bien choisir les câbles, il faut distinguer deux notions clés : les grades (1, 2, 3 TV),…
Dans le domaine des réseaux résidentiels et tertiaires, le réseau VDI (Voix – Données – Images) s’impose comme la norme moderne pour centraliser et distribuer efficacement tous les flux de communication d’un bâtiment. Pour concevoir un réseau VDI performant, il est essentiel de comprendre deux notions souvent confondues : les grades et les catégories de câbles.
Que signifient ces termes ? Quelles sont leurs spécificités techniques et dans quels cas faut-il privilégier l’un plutôt que l’autre ? Dans cet article, nous vous aidons à y voir plus clair.
Le réseau VDI désigne une infrastructure de câblage unique capable de transmettre à la fois la téléphonie (voix), l’informatique (données) et la télévision (images). Il repose sur l’utilisation de câbles à paires torsadées, regroupés dans une baie ou un coffret de communication, permettant une distribution fluide dans tout le bâtiment.
L’intérêt principal du VDI est de centraliser toutes les connexions (internet, téléphone, TV, domotique...) à partir d’un seul point, avec des prises RJ45 universelles dans chaque pièce.
Dans le domaine du VDI, les câbles sont classés selon deux critères différents :
Utilisés surtout en milieu résidentiel (habitation), les grades définissent la capacité fonctionnelle globale du câble en termes de services qu’il peut transporter (TV, téléphone, internet…).
Les catégories (Cat 5e, Cat 6, Cat 6a, etc.) sont issues des normes Ethernet. Elles s’appliquent principalement dans les réseaux informatiques professionnels, mais sont également présentes en résidentiel pour garantir un certain débit et une compatibilité réseau.
Les grades de câbles VDI correspondent à une norme française. On en distingue principalement trois dans les installations courantes :
À éviter pour les logements neufs, devenu obsolète avec la généralisation de la fibre.
Un bon compromis pour les logements en rénovation, mais moins évolutif.

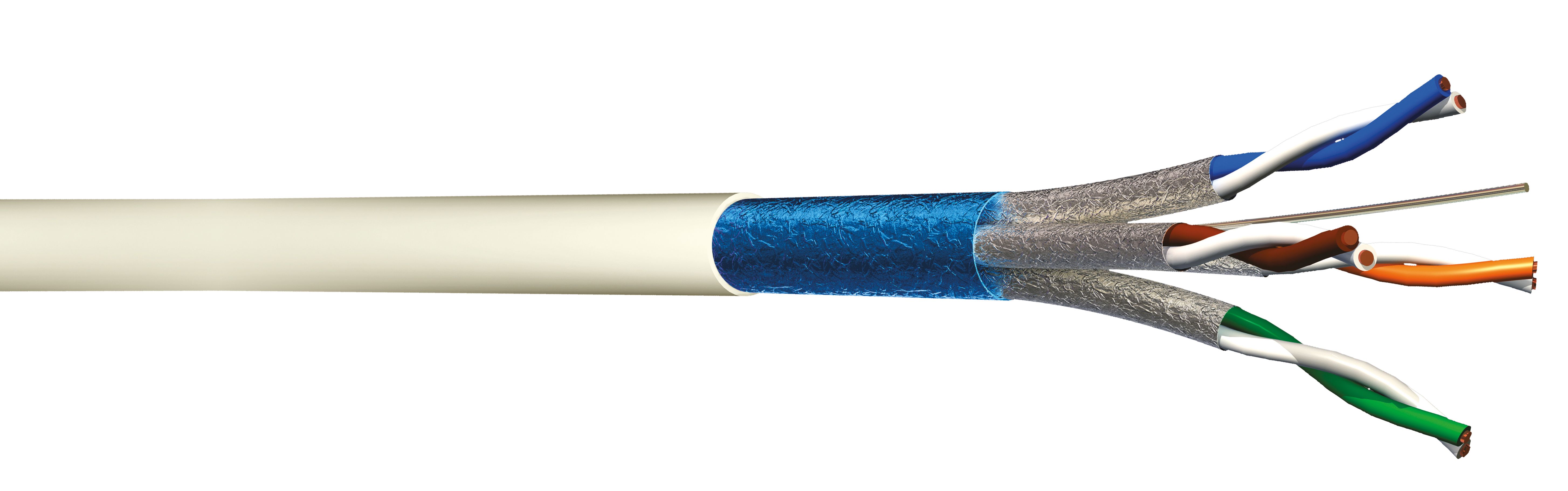

Recommandé dans les constructions neuves (RT2012, RE2020) et dans toute installation VDI performante et durable.
Les catégories de câbles Ethernet définissent leur performance en réseau informatique, en particulier la bande passante supportée, la vitesse de transmission et la capacité à gérer des distances sans perte de signal.
| Catégorie | Débit max | Fréquence | Usage recommandé |
|---|---|---|---|
| Cat 5e | 1 Gbit/s | 100 MHz | Réseaux domestiques basiques |
| Cat 6 | 1 Gbit/s à 10 Gbit/s* | 250 MHz | Réseaux résidentiels évolués |
| Cat 6a | 10 Gbit/s | 500 MHz | Réseaux pro / fibre optique |
| Cat 7 | 10 Gbit/s | 600 MHz à 1000 MHz | Bureaux, data centers |
| Cat 8 | Jusqu’à 40 Gbit/s | 2000 MHz | Applications très haut débit |
