Qu’est-ce qu’un câble électrique ? Définition, types et usages

Dans le domaine de l’électricité, le câble électrique est un élément fondamental. Que ce soit pour alimenter un logement, raccorder un appareil ou sécuriser une installation, le choix du bon câble est essentiel. Mais qu’est-ce qu’un câble électrique exactement ? À quoi sert-il, de quoi est-il composé, et comment bien le choisir ? Ce guide complet vous apporte toutes les réponses.

Qu’est-ce qu’un câble électrique ? Définition

Un câble électrique est un ensemble de conducteurs électriques (généralement en cuivre ou en aluminium) entourés d’une ou plusieurs gaines isolantes. Il permet de transporter le courant électrique d’un point A à un point B en toute sécurité. Contrairement à un fil électrique simple, un câble peut comporter plusieurs fils isolés individuellement, ce qui le rend plus robuste et adapté aux installations complexes.

Composition d’un câble électrique

Un câble électrique est généralement composé des éléments suivants :

1. Le conducteur

Le cœur du câble est constitué d’un fil conducteur, souvent en cuivre (très bon conducteur) ou en aluminium (plus léger et moins cher). Il peut être :

• Monobrin : un seul fil rigide, idéal pour les installations fixes.
• Multibrins : plusieurs petits fils torsadés, plus souples, utilisés dans les câblages mobiles ou complexes.

2. L’isolant

Chaque conducteur est recouvert d’un isolant en PVC, en caoutchouc ou en polyéthylène. Cet isolant protège l'utilisateur et empêche les courts-circuits entre les conducteurs.

3. La gaine extérieure

Il s'agit de la couche externe du câble. Elle protège contre les agressions mécaniques, l’humidité, les produits chimiques et les UV. Sa robustesse dépend de l’usage prévu (intérieur, extérieur, enterré…).

4. Les éléments supplémentaires (optionnels)

Certains câbles peuvent intégrer :

• Une protection mécanique (blindage métallique, armature)
• Une feuille d'aluminium ou tresse pour éviter les interférences électromagnétiques (câbles blindés)
• Des marquages de couleur pour faciliter l’identification des conducteurs

Les différents types de câbles électriques

Selon leur usage, les câbles électriques se déclinent en plusieurs modèles :

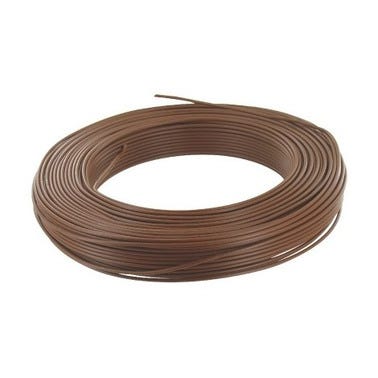

Câble rigide (type H07VU ou H07VR)

• Utilisé dans les installations domestiques fixes (prises, interrupteurs…)
• Composé de conducteurs monobrins ou multibrins rigides
• Facile à tirer dans des gaines

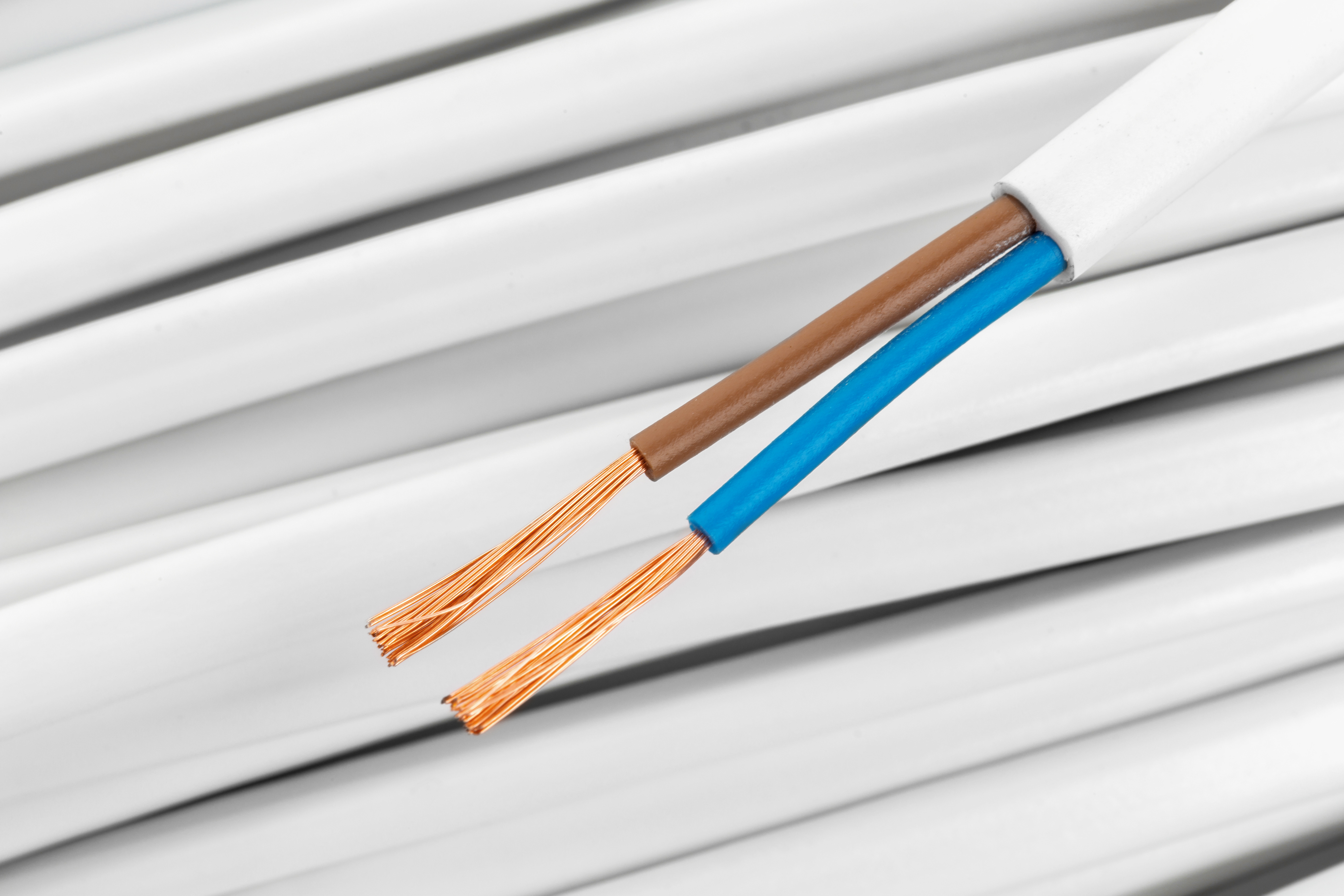

Câble souple (type H05VV-F ou H07RN-F)

• Adapté aux raccordements d’appareils électroménagers, rallonges, ou chantiers
• Composé de conducteurs multibrins souples
• Excellente flexibilité

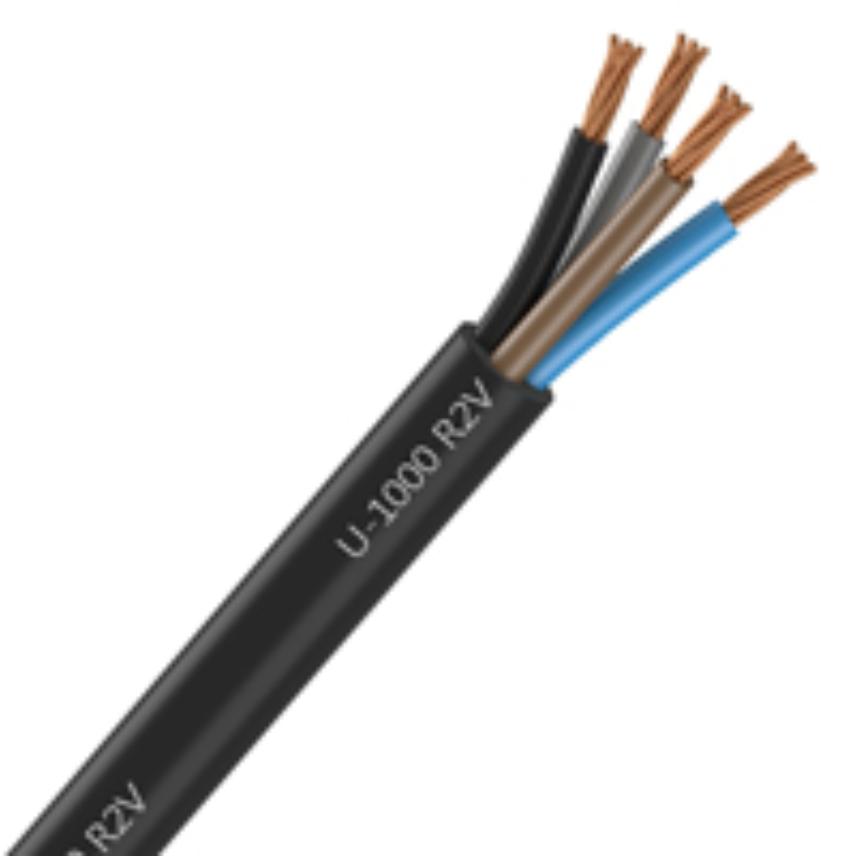

Câble U1000 R2V

• Très utilisé pour les alimentations principales (tableaux électriques, bâtiments)
• Résistant aux chocs, à l’humidité et aux UV
• Peut être posé en apparent, en enterré (avec gaine), ou en sous-sol

Câble télécom, réseau et multimédia

• Câble coaxial : pour la télévision et les antennes
• Câble RJ45 : pour les réseaux informatiques
• Câble HDMI, USB, audio : pour les signaux numériques

À quoi sert un câble électrique ?

Le câble électrique assure le transport de l’énergie électrique dans tous les types de bâtiments (résidentiels, industriels, tertiaires). Ses usages sont multiples :

• Alimentation des prises et luminaires
• Branchement des appareils électriques
• Connexion au tableau électrique
• Transmission de données (dans le cas des câbles réseau)

Son bon dimensionnement garantit sécurité, performance et durabilité.

Comment bien choisir un câble électrique ?

Le choix d’un câble électrique dépend de plusieurs critères :

1. L’usage

• Fixe ou mobile ?
• Intérieur ou extérieur ?
• Domestique, industriel ou spécifique (télécom, vidéosurveillance…)

2. La puissance et l’intensité du courant

Plus le courant à transporter est fort, plus la section du câble (exprimée en mm²) doit être importante. Un mauvais dimensionnement peut entraîner une surchauffe, voire un incendie.

3. La longueur de câble

Une grande longueur augmente la résistance et donc la chute de tension. Il est conseillé d’augmenter la section en conséquence.

4. Les normes et la sécurité

Utilisez toujours des câbles certifiés CE et conformes à la norme NF C 15-100. Ces normes garantissent une installation sûre et conforme à la réglementation française.

Les couleurs des fils dans un câble : à quoi servent-elles ?

Les câbles électriques contiennent souvent plusieurs fils de couleurs différentes, chacune ayant une signification :

• Bleu : neutre
• Vert/jaune : terre
• Noir, marron, rouge, gris, orange… : phase

Ces codes permettent de repérer facilement les conducteurs lors des branchements et de limiter les erreurs de câblage.

Conclusion

Le câble électrique est indispensable à toute installation électrique, que ce soit dans une maison, un immeuble ou une usine. Sa composition, sa section, son type et sa qualité conditionnent la sécurité et la performance du réseau électrique. Avant tout achat ou pose, il est crucial de bien identifier les besoins et de respecter les normes en vigueur.
