Combien de disjoncteurs sur un différentiel ?

La réponse dépend de plusieurs facteurs : la norme électrique en vigueur (NF C 15-100), l’intensité du différentiel, la puissance des circuits, et bien sûr, la sécurité de l’installation.

Dans cet article, découvrez les règles, les conseils pratiques et les erreurs à éviter pour une installation électrique conforme, performante et sécurisée.

✅ Rappels : différentiel, disjoncteurs… qui fait quoi ?

Le disjoncteur différentiel

Un disjoncteur différentiel protège contre :

Les fuites de courant (défaut d’isolement, contact avec une masse métallique),

Les surcharges et courts-circuits (si c’est un disjoncteur différentiel, et non un interrupteur différentiel).

Il coupe automatiquement le courant dès qu’une différence d’intensité est détectée entre la phase et le neutre, signalant une fuite dangereuse.

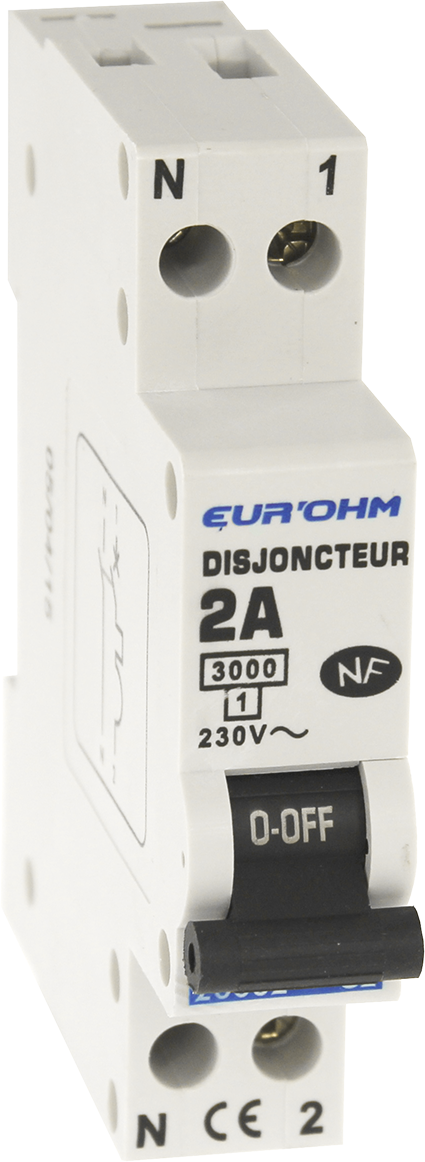

Le disjoncteur divisionnaire

Il protège un circuit spécifique (éclairage, prises, électroménager, etc.) contre les surcharges et les courts-circuits. Il est toujours placé en aval d’un différentiel.

La norme NF C 15-100 : ce qu’elle dit

La norme française NF C 15-100, mise à jour régulièrement, régit les installations électriques basse tension. Elle précise notamment :

Le nombre maximal de circuits protégés par un différentiel,

Le type et l’intensité des interrupteurs différentiels à installer,

Les obligations de sélectivité et d'équilibrage des circuits.

Règle de base :

Un interrupteur différentiel peut protéger jusqu'à 8 circuits maximum (donc 8 disjoncteurs divisionnaires), selon la norme.

Attention : il s’agit d’une limite réglementaire, pas d’une recommandation technique universelle. Dans la pratique, on tiendra aussi compte :

• De la puissance cumulée des circuits,
• De l’intensité nominale du différentiel (ex. : 40 A, 63 A),
• Du type d’appareils protégés (sensibles ou non).

✅ Exemple : calcul pratique du nombre de disjoncteurs

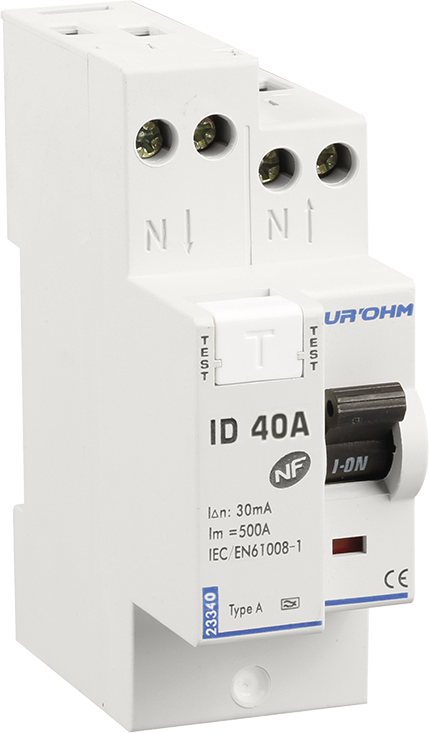

Prenons un interrupteur différentiel 40 A - 30 mA type A. Peut-on lui raccorder 8 circuits ? Oui, si la somme des intensités ne dépasse pas 40 A.

Supposons les circuits suivants :

• Éclairage (10 A)
• Prises (16 A)
• Lave-linge (20 A)
• Lave-vaisselle (20 A)
• Four (20 A)
• Chauffage (16 A)
• Frigo (10 A)
• VMC (2 A)

Total théorique : 114 A. Ce n’est pas réaliste, car tous les appareils ne fonctionnent jamais en même temps. On applique donc un coefficient de simultanéité, souvent autour de 0,3 à 0,5 pour les usages domestiques.

Conclusion : tant que la puissance cumulée effective reste inférieure à 40 A, vous pouvez connecter 8 disjoncteurs à un différentiel 40 A.

✅ Types de différentiels et leurs usages

Interrupteur différentiel type A

Pour les circuits avec appareils électroniques : lave-linge, plaque à induction, four, etc...

Plus sensible aux défauts de courant continu.

Interrupteur différentiel type AC

Pour les circuits classiques : prises, éclairage, frigo.

Type F ou Hpi (haute immunité)

Pour les circuits critiques : congélateur, serveur, alarme, équipement médical.

Moins sensibles aux microcoupures.

Intensité : 40 A, 63 A, ou plus ?

40 A = usage courant pour 4 à 8 circuits.

63 A = utile pour installations plus importantes, ou circuits fortement consommateurs (chauffage, pompe à chaleur).

✅ Les erreurs à éviter

❌ 1. Surcharger un différentiel

Même si 8 disjoncteurs sont autorisés, une puissance trop élevée peut faire disjoncter l’ensemble du tableau. Il faut équilibrer les circuits sur plusieurs différentiels.

❌ 2. Mettre tous les circuits sensibles sur le même différentiel

Un défaut sur un seul appareil couperait plusieurs usages essentiels (four + frigo + VMC).
✅ Répartissez les circuits par usage ou par pièce.

❌ 3. Mal choisir le type de différentiel

Ex. : mettre un type AC pour des plaques à induction = ⚠️ Risque de non-détection de défauts.

✅ Astuce de pro : équilibrer les circuits

Pour éviter les coupures totales :

Alternez les circuits “importants” (frigo, chauffage, four) sur plusieurs différentiels,

Ne dépassez pas 6 disjoncteurs par différentiel si vous avez la place,

Combinez type A et type AC dans le tableau.

✅ Installation neuve ou rénovation ?

En construction neuve :

Obligation de respecter strictement la NF C 15-100.

Prévoyez 1 différentiel pour maximum 8 circuits, idéalement 6 circuits pour plus de confort et d’évolutivité.

En rénovation :

Les anciennes installations ne sont pas toujours conformes.

Il est recommandé de moderniser le tableau avec des différentiels 30 mA et de limiter les surcharges.

✅  En résumé : combien de disjoncteurs par différentiel ?

✅ Conclusion

La norme NF C 15-100 autorise jusqu’à 8 disjoncteurs par interrupteur différentiel, à condition de respecter les limites d’intensité et de bien répartir les circuits.

Mais pour garantir la sécurité, la fiabilité et l’évolutivité de votre installation, il est souvent préférable de se limiter à 6 circuits par différentiel, et de bien les équilibrer.

Un tableau bien conçu, avec des différentiels adaptés et des circuits bien répartis, vous évite des coupures inopinées, prolonge la durée de vie de vos équipements, et protège les personnes.
