À quoi sert une boîte de dérivation électrique ?

Qu’est-ce qu’une boîte de dérivation ?

Une boîte de dérivation est un boîtier électrique destiné à accueillir, protéger et organiser les connexions entre plusieurs câbles dans une installation électrique. Elle permet de répartir le courant vers différents circuits (prises, éclairage, interrupteurs…) tout en assurant la sécurité et la fiabilité des raccordements.

Concrètement, c’est à l’intérieur de cette boîte que les fils conducteurs (phase, neutre, terre) sont reliés entre eux à l’aide de dominos, bornes ou connecteurs (ex. Wago), puis isolés. Elle est souvent utilisée lorsqu’il faut tirer plusieurs départs depuis une même alimentation.

Quelle est la différence entre un boîtier de dérivation et une boîte d'encastrement ?

Souvent confondus, le boîtier de dérivation et la boîte d'encastrement remplissent pourtant des fonctions bien distinctes dans une installation électrique.

• Le boîtier de dérivation sert à regrouper et protéger les connexions électriques entre plusieurs câbles. Il permet de répartir l’alimentation vers différents circuits (éclairage, prises…) tout en assurant la sécurité et la maintenance du réseau.
• La boîte d'encastrement, quant à elle, est conçue pour accueillir un appareil électrique (prise, interrupteur, commande murale) à l’intérieur d’un mur ou d’une cloison. Elle permet une fixation propre et sécurisée des équipements.

En résumé :

• Le boîtier de dérivation connecte les fils entre eux.
• La boîte d'encastrement intègre un appareil électrique.

Quels sont les différents types de boîtes de dérivation ?

Il existe plusieurs types de boîtes de dérivation, chacun adapté à un usage spécifique en fonction du lieu d’installation, du niveau de protection souhaité et de la configuration du câblage. Voici les principales catégories :

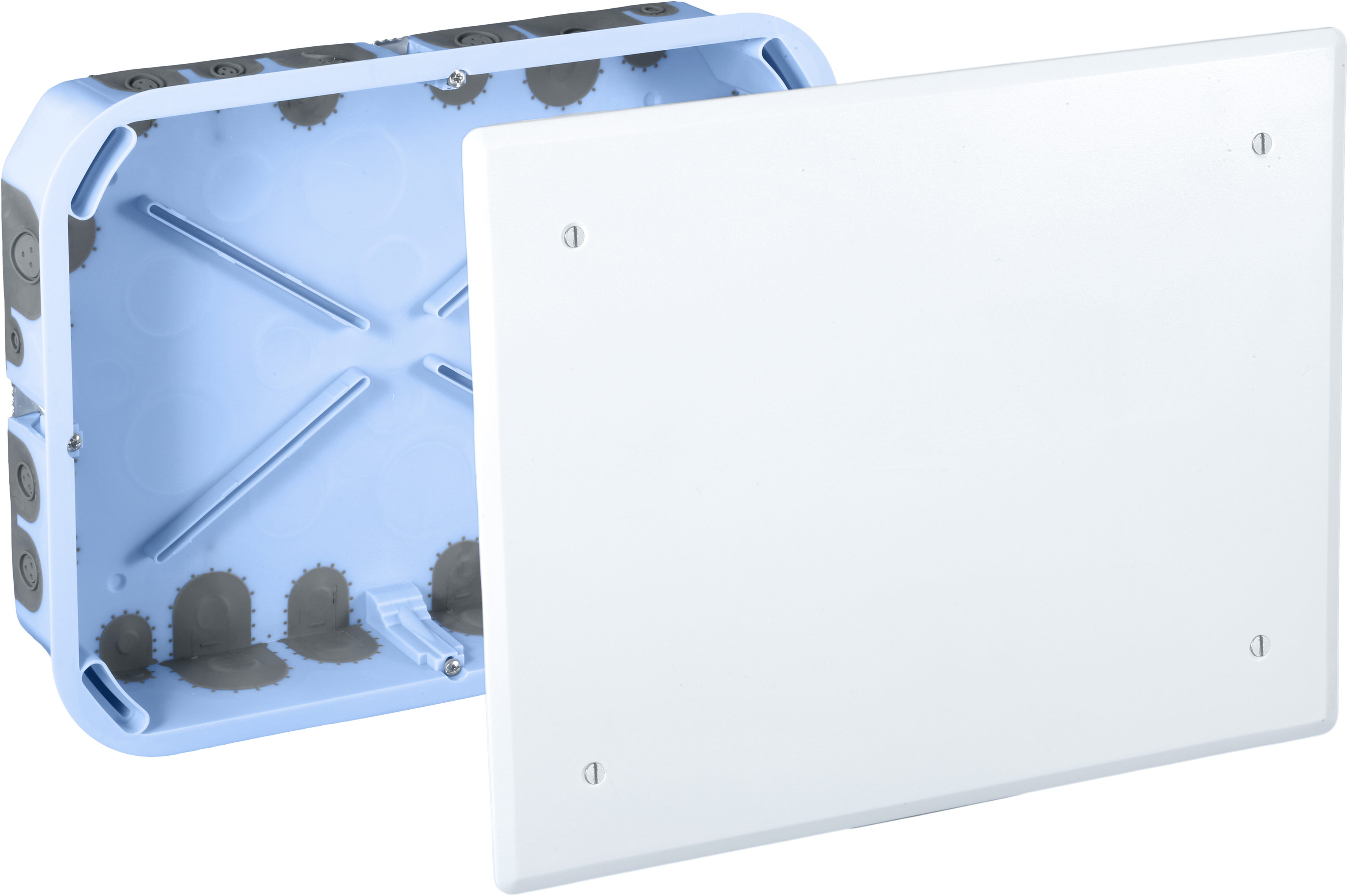

Boîte de dérivation encastrée

Conçue pour être intégrée directement dans un mur ou un plafond, elle est idéale pour les installations discrètes. Elle s’utilise principalement dans les constructions neuves ou les rénovations soignées, où l’esthétique est un critère important.

Boîte de dérivation apparente

Fixée en surface sur un mur ou un plafond, elle est plus facile à poser et à ouvrir en cas d’intervention. On la retrouve souvent dans les garages, sous-sols, ateliers ou combles, où l’aspect visuel est secondaire.

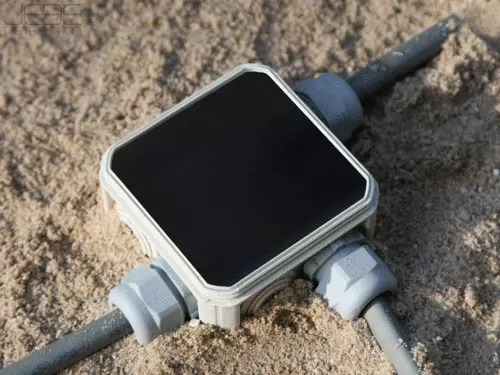

Boîte de dérivation étanche

Dotée d’un indice de protection élevé (IP55, IP65, voire plus), cette boîte est conçue pour résister à l’humidité, à la poussière et parfois aux projections d’eau. Elle est indispensable pour les installations extérieures ou les pièces humides comme la salle de bain ou la buanderie.

Boîte de dérivation modulaire ou à bornes intégrées

Elle intègre directement des connecteurs (type Wago, dominos ou borniers), ce qui simplifie le raccordement des conducteurs. Pratique, rapide à installer et sécurisée, elle est idéale pour les petits chantiers domestiques.

Boîte de dérivation électrique : quelles normes faut-il respecter ?

Dans toute installation électrique, la boîte de dérivation joue un rôle essentiel : elle permet de regrouper, protéger et répartir les connexions entre plusieurs circuits.

Mais attention, son installation ne s’improvise pas. Pour garantir la sécurité des occupants et la conformité de votre réseau électrique, certaines règles doivent impérativement être respectées.

Dans cet article, Elecdistri vous guide à travers les normes à connaître avant d’installer une boîte de dérivation dans votre logement.

✅ Ce que dit la norme NF C 15-100

En France, toutes les installations électriques basse tension doivent se conformer à la norme NF C 15-100. Cette réglementation encadre l’emplacement, la protection, le raccordement et l’accessibilité de chaque élément de l’installation – boîtes de dérivation comprises.

1. Une boîte toujours accessible

La première règle est simple : une boîte de dérivation doit rester accessible.
Elle ne doit en aucun cas être scellée dans une cloison sans ouverture prévue, ni dissimulée derrière un meuble fixe. Cette accessibilité est indispensable pour pouvoir vérifier les connexions ou effectuer une maintenance en toute sécurité.

2. Des matériaux résistants et conformes

Les boîtes doivent être conformes aux normes CE et conçues pour un usage électrique. Les modèles en plastique, les plus courants, doivent :

• Être résistants au feu
• Supporter la chaleur
• Éviter toute propagation d’incendie en cas de défaut électrique

3. Des connexions parfaitement sécurisées

À l’intérieur d’une boîte de dérivation, les raccordements entre conducteurs doivent être réalisés à l’aide :

• De dominos à vis
• De bornes à levier type Wago
• Ou de borniers spécifiques

Tous les fils doivent être correctement dénudés (ni trop peu, ni trop) et fermement fixés. Les conducteurs ne doivent jamais être laissés libres ou mal isolés.

4. Un indice de protection adapté à l’environnement

L’indice de protection (IP) est essentiel pour choisir une boîte adaptée à son emplacement. Il indique la résistance à l’eau et à la poussière :

• IP55 pour les pièces humides (buanderie, salle de bain)
• IP65 minimum pour les extérieurs exposés

Ces protections garantissent la durabilité et la sécurité de l’installation dans des conditions difficiles.

5. Une boîte ni trop grande, ni trop petite

Le choix du volume intérieur est important. Une boîte trop petite ne permettra pas de loger correctement les fils, ce qui peut provoquer un échauffement et nuire à la sécurité.
Veillez aussi à respecter la section des conducteurs en fonction de l’intensité du circuit (1,5 mm² pour l’éclairage, 2,5 mm² pour les prises...).

6. Respect du code couleur

Dernier point, mais non des moindres : le respect des couleurs des conducteurs.
La norme impose :

• Bleu pour le neutre

• Vert/jaune pour la terre

• Rouge, noir ou marron pour la phase

Les couleurs ne doivent jamais être inversées, même dans une boîte de dérivation.

En résumé

L’installation d’une boîte de dérivation ne se limite pas à relier quelques fils dans une boîte plastique. Il s’agit d’une opération encadrée par des normes strictes, visant à garantir la sécurité et la fiabilité de votre réseau électrique.

Si vous réalisez vos travaux vous-même, prenez le temps de bien vous renseigner et utilisez du matériel certifié.
En cas de doute, n’hésitez pas à faire appel à un électricien professionnel.

Besoin d’une boîte de dérivation fiable et conforme ?

Retrouvez sur " https://elecdistri.fr/828-boites-de-derivation-etanches " une sélection de boîtes encastrées, apparentes ou étanches, adaptées à tous vos projets électriques.
