24 ports nu Delock Keystone 19" 1U

Panneau de brassage nu Delock 24 ports Keystone

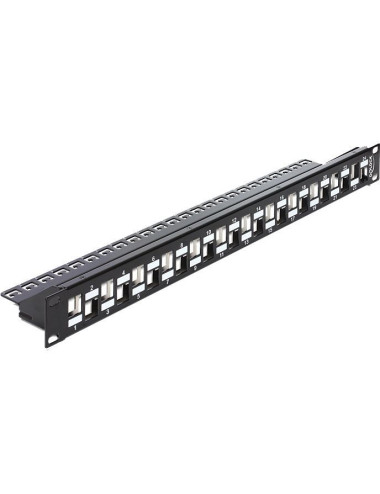

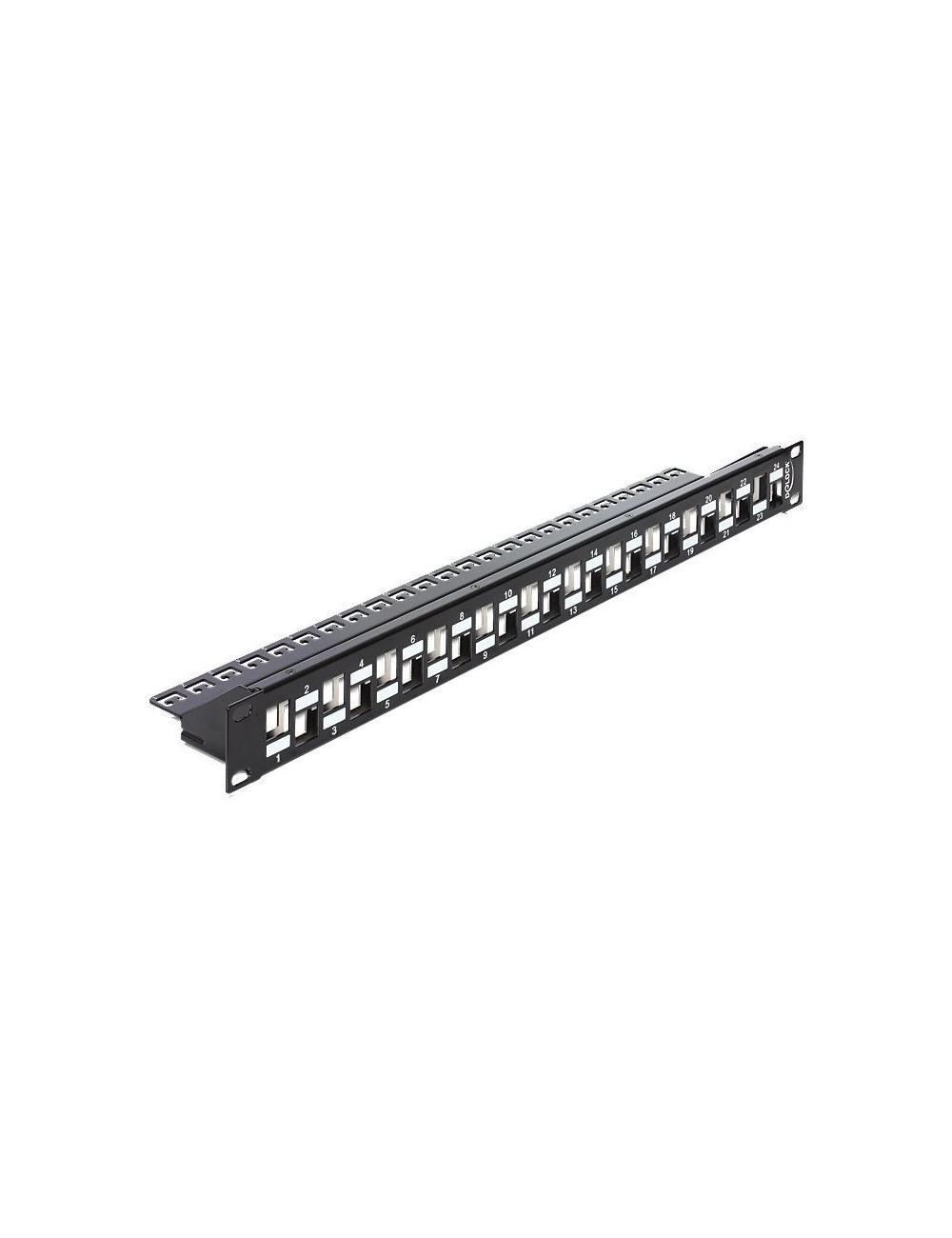

Le panneau de brassage nu Delock 43278 est conçu pour recevoir jusqu’à 24 modules Keystone dans une baie ou un coffret réseau au format standard 19 pouces.

Ce panneau à équiper permet de choisir librement les connecteurs adaptés au projet : embases RJ45 Cat 6, Cat 6A, modules blindés ou non blindés, connecteurs fibre, HDMI, USB ou autres modules compatibles avec le format Keystone de 19,2 × 14,9 mm.

Attention : le panneau est livré sans modules Keystone. Les embases et connecteurs doivent être commandés séparément.

Format compact 19 pouces 1U

Avec une hauteur de seulement 1U, ce panneau permet d’intégrer 24 connexions dans un espace réduit. Il convient aux baies informatiques, coffrets muraux, locaux techniques, installations VDI et réseaux professionnels.

Sa façade noire possède un emplacement de repérage pour chaque port afin d’identifier rapidement les prises, bureaux, équipements ou départs réseau.

Disposition échelonnée des ports

Les 24 emplacements Keystone sont disposés de manière échelonnée. Cette conception améliore l’espacement entre les modules et contribue à réduire les perturbations entre les différentes liaisons.

Elle facilite également la pose de modules Keystone plus larges et l’accès aux connecteurs pendant les opérations d’installation ou de maintenance.

Maintien et organisation des câbles

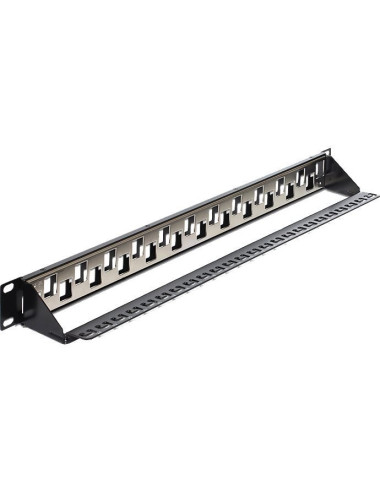

Le panneau Delock 43278 intègre un rail arrière amovible destiné au maintien et à la décharge de traction des câbles. Les 24 colliers fournis permettent de fixer chaque liaison et de réduire les contraintes exercées sur les modules Keystone.

Un câble de mise à la terre avec vis est également fourni pour assurer la continuité de terre lorsque la configuration et les équipements installés le nécessitent.

Caractéristiques techniques

• Marque : Delock
• Référence fabricant : 43278
• Référence distributeur : 5124PD
• Code EAN : 4043619432783
• Type : panneau de brassage nu
• Nombre d’emplacements : 24
• Format des modules : Keystone 19,2 × 14,9 mm
• Disposition : échelonnée
• Format de baie : 19 pouces
• Hauteur : 1U
• Couleur : noire
• Dimensions : environ 482 × 44 × 93 mm
• Repérage : zone d’identification sur chaque emplacement
• Maintien des câbles : rail arrière amovible
• Mise à la terre : câble avec vis fourni
• Accessoires fournis : 24 colliers de serrage
• Modules Keystone : non fournis

Applications recommandées

• baie informatique 19 pouces ;
• coffret réseau mural ;
• installation VDI professionnelle ;
• réseau informatique de bureau ;
• commerce, atelier ou local technique ;
• installation RJ45 sur mesure ;
• brassage cuivre ou connectique multimédia Keystone ;
• création ou rénovation d’une baie réseau.

Quel module Keystone choisir ?

La catégorie réseau du panneau dépend des modules installés. Pour une installation homogène, choisissez des embases, câbles et cordons appartenant à la même catégorie et au même niveau de blindage.

• Réseau Cat 6 U/UTP : modules Keystone Cat 6 non blindés ;
• Réseau Cat 6A blindé : modules Keystone Cat 6A blindés ;
• Applications multimédias : modules Keystone HDMI, USB, fibre ou autres formats compatibles.

Contenu de la livraison

• 1 panneau de brassage Keystone Delock 43278 ;
• 1 câble de mise à la terre avec vis ;
• 24 colliers de serrage.

Les modules Keystone, cordons de brassage et accessoires de baie sont vendus séparément.
